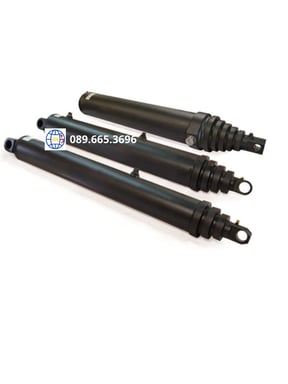

XI LANH THỦY LỰC NHIỀU TẦNG – GIẢI PHÁP HÀNH TRÌNH DÀI, TIẾT KIỆM KHÔNG GIAN

Xi lanh thủy lực nhiều tầng là gì?

• Xi lanh thủy lực nhiều tầng (telescopic cylinder) là loại xi lanh được thiết kế gồm nhiều ống lồng vào nhau (gọi là các tầng), có khả năng kéo dài hành trình lớn hơn nhiều so với chiều dài ban đầu.
• Trong hệ thống thủy lực, thiết bị này giúp tạo ra chuyển động tịnh tiến với hành trình rất dài nhưng vẫn đảm bảo kích thước gọn khi thu lại. Đây là giải pháp tối ưu cho các ứng dụng có không gian lắp đặt hạn chế nhưng cần nâng hạ cao.

Vai trò của xi lanh nhiều tầng trong hệ thống thủy lực

Xi lanh nhiều tầng đóng vai trò quan trọng trong:

• Tạo hành trình dài trong không gian nhỏ
• Nâng hạ tải trọng lớn
• Tăng hiệu quả vận hành cho máy móc
• Ứng dụng linh hoạt trong nhiều ngành công nghiệp

Đây là lựa chọn không thể thay thế khi xi lanh thông thường không đáp ứng được hành trình yêu cầu.

Cấu tạo xi lanh thủy lực nhiều tầng

Một xi lanh nhiều tầng tiêu chuẩn gồm:

• Ống xi lanh chính (thân ngoài)
• Các ống tầng (stage) lồng vào nhau
• Piston và ty piston
• Phớt làm kín
• Cổng cấp dầu

Các ống có đường kính giảm dần và được lồng vào nhau theo cấu trúc ống lồng, giúp mở rộng tuần tự khi hoạt động.

Nguyên lý hoạt động

Quy trình vận hành:

• Dầu áp suất được cấp vào xi lanh
• Ống lớn nhất (tầng ngoài) giãn ra trước
• Các tầng nhỏ hơn lần lượt giãn tiếp
• Xi lanh đạt hành trình tối đa
• Khi xả áp, xi lanh thu lại theo thứ tự ngược lại

Nguyên lý này giúp tạo hành trình rất dài mà vẫn giữ thiết kế nhỏ gọn khi không hoạt động.

Ưu điểm của xi lanh thủy lực nhiều tầng

• Hành trình dài vượt trội
• Thiết kế gọn khi thu lại
• Tạo lực lớn, phù hợp tải nặng
• Phù hợp không gian lắp đặt hạn chế
• Ứng dụng linh hoạt nhiều ngành

Nhược điểm

• Kết cấu phức tạp hơn xi lanh thường
• Yêu cầu độ chính xác cao khi chế tạo
• Nhiều điểm làm kín → dễ rò rỉ hơn
• Độ ổn định giảm khi kéo dài tối đa

Ứng dụng thực tế

• Xi lanh thủy lực nhiều tầng được sử dụng trong:
• Xe ben, xe tải tự đổ
• Xe nâng, xe cẩu
• Thiết bị nâng hạ công trình
• Máy ép và thiết bị công nghiệp
• Ngành xây dựng, nông nghiệp

Đây là thiết bị phổ biến trong các hệ thống cần nâng cao và tải trọng lớn.

Thông số kỹ thuật phổ biến

• Số tầng: 2 – 6 tầng
• Áp suất làm việc: 250 bar
• Hành trình: rất dài
• Đường kính piston: đa dạng
• Kiểu hoạt động: 1 chiều hoặc 2 chiều

Khi nào nên sử dụng xi lanh nhiều tầng?

Bạn nên lựa chọn khi:

• Không gian lắp đặt bị hạn chế
• Cần hành trình nâng dài
• Yêu cầu tải trọng lớn
• Ứng dụng nâng hạ chuyên dụng

Lưu ý khi lựa chọn

• Chọn đúng số tầng phù hợp
• Xác định tải trọng và hành trình
• Kiểm tra độ ổn định khi kéo dài
• Ưu tiên sản phẩm chất lượng cao
• Bảo trì định kỳ hệ thống phớt

Xem thêm các dòng xi lanh thủy lực

Tham khảo thêm tại:

https://hdltech.vn/xilanh-thuy-luc

Câu hỏi thường gặp

Xi lanh nhiều tầng khác gì xi lanh thường?

• Xi lanh nhiều tầng có nhiều ống lồng giúp tăng hành trình, trong khi xi lanh thường chỉ có một tầng.

Có thể dùng trong không gian hẹp không?

• Có, đây chính là ưu điểm lớn nhất của loại xi lanh này.

Bao lâu cần bảo trì?

• Nên kiểm tra định kỳ 6–12 tháng để đảm bảo độ kín và hiệu suất hoạt động.
