Van Điện Từ WH42-G02-B2-A240-N – Điều Khiển Nhanh, Thiết Kế Gọn Nhẹ, Ổn Định Tin Cậy

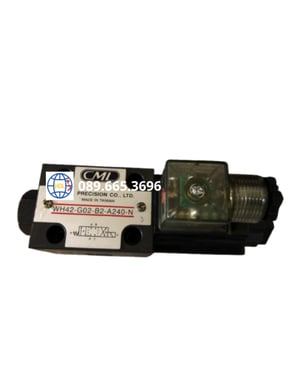

Van điện WH42-G02-B2-A240-N là gì?

Van điện từ WH42-G02-B2-A240-N là dòng van đảo chiều thủy lực điều khiển điện trực tiếp (direct operated) thuộc series WH của Camel, chuyên dùng trong các hệ thống thủy lực nhỏ – trung bình.

Đây là loại van 4/2 (4 cửa – 2 vị trí), giúp điều hướng dòng dầu nhanh chóng, phù hợp với các ứng dụng yêu cầu đóng/mở đơn giản và phản hồi nhanh.

Model này nổi bật với:

• Kích thước NG02 (CETOP 3 / ISO 4401)
• Spool B2 – cấu hình 2 vị trí
• Điện áp 240V AC
• Thiết kế nhỏ gọn, dễ lắp đặt
• Phản hồi nhanh, vận hành ổn định

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đóng/mở dòng dầu nhanh chóng
• Điều khiển chuyển động xi lanh, motor
• Tăng tính tự động hóa hệ thống
• Đảm bảo vận hành ổn định và chính xác

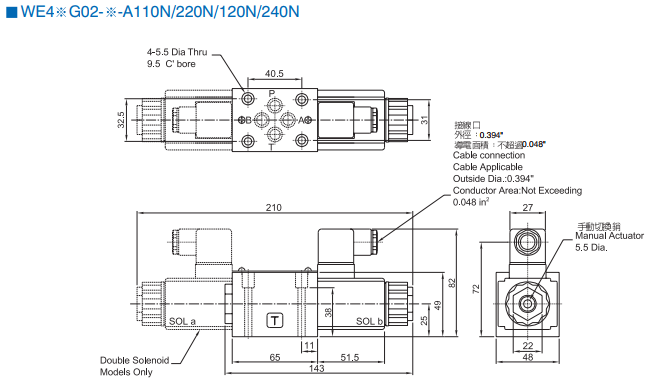

Cấu tạo van WH42-G02-B2-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool B2)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

Đặc điểm thiết kế

• Van điều khiển trực tiếp (direct operated)
• Kiểu 4/2 (2 vị trí làm việc)
• Gia công chính xác, độ kín cao
• Thiết kế theo tiêu chuẩn CETOP 3 (NG6)
• Dễ dàng lắp đặt và thay thế

Nguyên lý hoạt động

Van hoạt động theo cơ chế trực tiếp:

• Khi cấp điện → coil tạo lực từ → dịch chuyển spool
• Dòng dầu được chuyển hướng theo vị trí làm việc (2 trạng thái)
• Khi ngắt điện → lò xo đưa van về vị trí ban đầu

Với spool B2:

• Là dạng 2 vị trí (ON/OFF)
• Không có trạng thái trung tâm như van 3 vị trí
• Phù hợp cho các ứng dụng điều khiển đơn giản, đóng/mở nhanh

Ưu điểm của van WH42-G02-B2-A240-N

Ưu điểm nổi bật

• Phản hồi cực nhanh, điều khiển chính xác
• Thiết kế đơn giản, dễ sử dụng
• Kích thước nhỏ gọn, tiết kiệm không gian
• Chi phí hợp lý
• Độ bền cao, hoạt động ổn định

Nhược điểm

• Không có trạng thái trung tâm (không giữ tải)
• Không phù hợp hệ thống phức tạp
• Lưu lượng và áp suất hạn chế so với van 2 tầng

Ứng dụng của van

• Máy CNC, máy công cụ
• Hệ thống thủy lực đơn giản
• Thiết bị tự động hóa nhỏ
• Máy đóng gói, máy sản xuất
• Hệ thống đóng/mở cơ cấu thủy lực

Đặc biệt phù hợp cho các ứng dụng chỉ cần điều khiển ON/OFF nhanh.

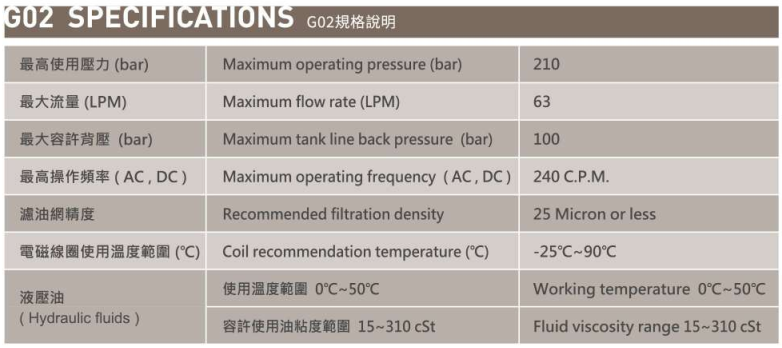

Thông số kỹ thuật

Khi nào nên chọn WH42-G02-B2-A240-N?

• Hệ thống cần đóng/mở nhanh (ON/OFF)
• Ứng dụng không cần trạng thái trung gian
• Hệ thống thủy lực nhỏ – trung bình
• Yêu cầu thiết kế gọn nhẹ
• Ứng dụng tiêu chuẩn CETOP 3

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp coil (240V AC)
• Đảm bảo dầu thủy lực sạch (ISO VG 32/46)
• Lắp đặt đúng sơ đồ thủy lực
• Kiểm tra định kỳ coil và hệ thống điện
• Tránh vận hành vượt áp suất cho phép

Câu hỏi thường gặp

Van WH42-G02-B2-A240-N có mấy vị trí làm việc?

→ Là van 4/2, có 2 vị trí làm việc (ON/OFF), không có vị trí trung tâm.

Spool B2 phù hợp ứng dụng nào?

→ Phù hợp các hệ thống cần đóng/mở nhanh, điều khiển đơn giản.

Van này khác gì so với van 3 vị trí (WH43)?

→ WH42 là van 2 vị trí (đơn giản, nhanh), còn WH43 có thêm vị trí trung tâm để giữ tải hoặc xả áp linh hoạt hơn.
