Van điện từ DSG-03-3C4-A100-N-50 – Điều khiển hướng chính xác, trung vị kín ổn định

Giới thiệu về van DSG-03-3C4-A100-N-50

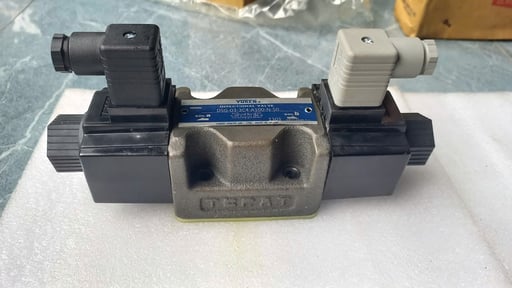

Van DSG-03-3C4-A100-N-50 là dòng van điện từ điều khiển hướng thuộc series DSG-03, được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp yêu cầu độ ổn định cao và kiểm soát tải chính xác.

Với cấu hình spool 3C4 (trung vị kín), van có khả năng giữ áp tại các cổng khi ở trạng thái nghỉ, giúp cố định cơ cấu chấp hành như xi lanh hoặc motor thủy lực mà không bị trôi.

Thông số kỹ thuật

Model DSG-03-3C4-A100-N-50

Áp suất làm việc tối đa: khoảng 25 MPa

Lưu lượng tối đa: khoảng 100 lít/phút

Môi chất sử dụng: dầu thủy lực

Đặc điểm nổi bật

Van DSG-03-3C4-A100-N-50 nổi bật với khả năng giữ tải tốt nhờ cấu hình trung vị kín, giúp hệ thống duy trì vị trí chính xác khi không cấp điện.

Thiết kế solenoid dạng ướt giúp giảm tiếng ồn khi vận hành, đồng thời tăng độ bền và hạn chế rò rỉ dầu.

Khả năng chịu áp cao và lưu lượng lớn giúp van hoạt động ổn định trong các hệ thống công nghiệp nặng.

Kết cấu chắc chắn, ít bị ảnh hưởng bởi tạp chất trong dầu, đảm bảo tuổi thọ lâu dài và giảm chi phí bảo trì.

Nguyên lý hoạt động

Van hoạt động dựa trên lực điện từ sinh ra từ cuộn coil. Khi cấp điện, spool sẽ dịch chuyển để thay đổi đường đi của dòng dầu giữa các cổng P, A, B và T.

Ở trạng thái không cấp điện, spool ở vị trí trung tâm (3C4), tất cả các cổng đều bị chặn (closed center), giúp giữ áp và cố định cơ cấu chấp hành.

Khi cấp điện vào một trong hai đầu coil, van sẽ chuyển sang trạng thái làm việc tương ứng, cho phép dòng dầu điều khiển xi lanh hoặc motor.

Ứng dụng thực tế

Van DSG-03-3C4-A100-N-50 được sử dụng rộng rãi trong:

Máy ép thủy lực

Hệ thống nâng hạ cần giữ tải

Máy gia công cơ khí chính xác

Dây chuyền tự động hóa

Thiết bị công nghiệp nặng

Đặc biệt phù hợp với các ứng dụng yêu cầu giữ vị trí ổn định khi dừng hệ thống.

Lợi ích khi sử dụng

Giữ tải hiệu quả, hạn chế trôi xi lanh khi không hoạt động

Tăng độ an toàn cho hệ thống

Giảm tiêu hao năng lượng trong các ứng dụng cần giữ áp

Dễ dàng lắp đặt và thay thế nhờ tiêu chuẩn CETOP

Lý do nên lựa chọn DSG-03-3C4-A100-N-50

DSG-03-3C4-A100-N-50 là giải pháp tối ưu cho các hệ thống thủy lực yêu cầu độ chính xác cao và khả năng giữ tải tốt. Với thiết kế bền bỉ, hiệu suất ổn định và cấu hình trung vị kín, sản phẩm đáp ứng hiệu quả các yêu cầu khắt khe trong công nghiệp hiện đại.
