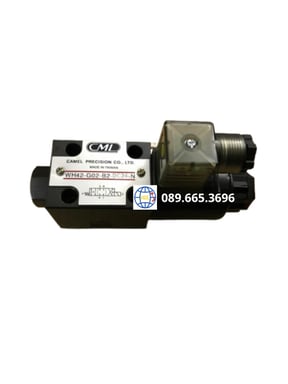

Van Điện Từ WH42-G03-B2-A240-N – Điều Khiển Cơ Bản, Ổn Định, Lưu Lượng Lớn

Van điện WH42-G03-B2-A240-N là gì?

Van điện từ WH42-G03-B2-A240-N là dòng van đảo chiều thủy lực 4/2 (4 cửa, 2 vị trí) thuộc series WH42 của CML (Đài Loan), chuyên dùng cho các hệ thống thủy lực công nghiệp có lưu lượng lớn.

Đây là loại van điện từ điều khiển trực tiếp, sử dụng spool B2 với cấu hình trung tâm đơn giản, phù hợp các ứng dụng điều khiển cơ bản.

Model này nổi bật với:

• Kích thước G03 (CETOP 5 / NG10)
• Spool B2 – cấu hình trung tâm tiêu chuẩn
• Điện áp 240V AC
• Lưu lượng lớn, vận hành ổn định
• Phù hợp hệ thống công nghiệp trung – lớn

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đảo chiều chuyển động xi lanh, motor
• Kiểm soát trạng thái trung tâm
• Tăng hiệu quả vận hành hệ thống
• Hỗ trợ tự động hóa

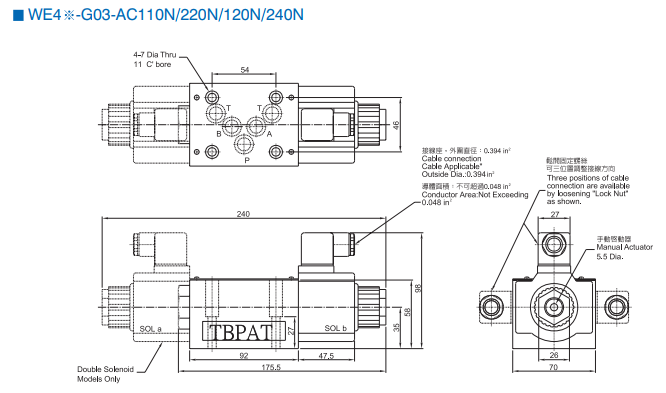

Cấu tạo van WH42-G03-B2-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool B2)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

Đặc điểm thiết kế

• Thiết kế tiêu chuẩn CETOP 5 (NG10)
• Gia công chính xác, độ kín cao
• Kết cấu chắc chắn, độ bền cao
• Phù hợp lắp đặt công nghiệp

Nguyên lý hoạt động

Van hoạt động theo cơ chế điện từ trực tiếp:

• Khi cấp điện → coil sinh lực từ
• Lõi trượt dịch chuyển
• Dòng dầu được điều hướng theo vị trí spool
• Khi ngắt điện → lò xo đưa van về vị trí trung tâm

Với spool B2:

• Trung tâm thường có cấu hình cơ bản (có thể đóng/mở một số cổng tùy thiết kế)
• Phù hợp cho hệ thống không yêu cầu giữ tải phức tạp
• Dễ vận hành và kiểm soát

Ưu điểm của van WH42-G03-B2-A240-N

Ưu điểm nổi bật

• Lưu lượng lớn, phù hợp hệ thống công suất cao
• Cấu hình đơn giản, dễ sử dụng
• Phản hồi nhanh, điều khiển ổn định
• Độ bền cao, hoạt động liên tục tốt
• Dễ thay thế theo chuẩn CETOP

Các dòng van G03 thường có khả năng làm việc áp suất cao (~315 bar) và lưu lượng lớn (~100 – 120 L/phút) tùy cấu hình.

Nhược điểm

• Ít linh hoạt hơn spool C4 hoặc B3B
• Không tối ưu cho hệ cần giữ tải chính xác
• Yêu cầu dầu sạch để tránh kẹt spool

Ứng dụng của van

• Máy ép thủy lực
• Máy dập kim loại
• Hệ thống nâng hạ
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp

Phù hợp cho các hệ thống điều khiển cơ bản, không yêu cầu trạng thái trung tâm phức tạp.

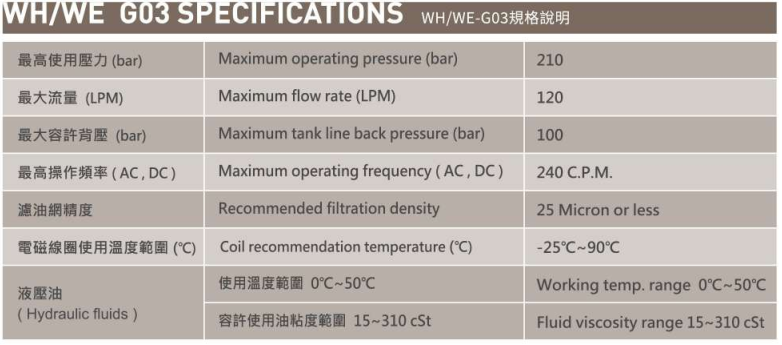

Thông số kỹ thuật

Khi nào nên chọn WH42-G03-B2-A240-N?

• Hệ thống cần lưu lượng lớn
• Ứng dụng điều khiển cơ bản
• Không yêu cầu giữ tải phức tạp
• Máy công nghiệp hoạt động liên tục
• Hệ thống tiêu chuẩn CETOP 5

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp (240V AC)
• Đảm bảo dầu thủy lực sạch (lọc ≤ 25 micron)
• Lắp đặt đúng sơ đồ mạch thủy lực
• Kiểm tra coil và van định kỳ
• Tránh vận hành quá áp

Câu hỏi thường gặp

Van WH42-G03-B2-A240-N có gì nổi bật?

→ Thiết kế đơn giản, lưu lượng lớn, phù hợp hệ thống thủy lực cơ bản.

Spool B2 khác gì B3B, C4?

→ B2 có cấu hình trung tâm đơn giản hơn, ít chức năng giữ tải hoặc xả áp phức tạp.

Van phù hợp hệ thống nào?

→ Máy ép, hệ thống nâng hạ, dây chuyền công nghiệp cần điều khiển cơ bản.
