Van Điện Từ WH43-G02-C2-A240-N – Điều Khiển Linh Hoạt, Tối Ưu Hiệu Suất, Hoạt Động Ổn Định

Van điện WH43-G02-C2-A240-N là gì?

Van điện từ WH43-G02-C2-A240-N là dòng van đảo chiều thủy lực điều khiển điện thuộc series WH của Yuken, hoạt động theo nguyên lý điều khiển trực tiếp bằng cuộn coil điện từ.

Đây là loại van được sử dụng phổ biến trong các hệ thống thủy lực có lưu lượng nhỏ – trung bình, giúp điều hướng dòng dầu nhanh chóng và chính xác.

Model này nổi bật với:

• Kích thước NG02 (CETOP 3 / ISO 4401)
• Spool C2 – cấu hình trung tâm phổ biến
• Điện áp 240V AC
• Thiết kế nhỏ gọn, dễ lắp đặt
• Phản hồi nhanh, vận hành ổn định

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đảo chiều chuyển động xi lanh, motor
• Kiểm soát trạng thái trung tâm
• Tự động hóa hệ thống thủy lực
• Tăng độ chính xác và hiệu quả vận hành

Cấu tạo van WH43-G02-C2-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool C2)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

Đặc điểm thiết kế

• Van điều khiển trực tiếp (direct operated)
• Kích thước nhỏ gọn, tiết kiệm không gian
• Gia công chính xác, độ kín cao
• Lắp đặt theo tiêu chuẩn CETOP
• Dễ thay thế và bảo trì

Nguyên lý hoạt động

Van hoạt động theo cơ chế trực tiếp:

• Khi cấp điện → coil tạo lực từ → kéo spool dịch chuyển
• Dòng dầu được điều hướng theo vị trí spool
• Khi ngắt điện → lò xo đưa van về trạng thái ban đầu

Với spool C2:

• Có đặc tính trung tâm riêng (tùy cấu hình: xả áp hoặc thông mạch)
• Giúp hệ thống linh hoạt khi chuyển trạng thái
• Phù hợp với các ứng dụng không yêu cầu giữ tải lâu

Ưu điểm của van WH43-G02-C2-A240-N

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, dễ lắp đặt
• Phản hồi nhanh, độ chính xác cao
• Chi phí hợp lý
• Hoạt động ổn định trong hệ thống nhỏ – trung bình
• Dễ bảo trì và thay thế

Nhược điểm

• Lưu lượng và áp suất thấp hơn van 2 tầng
• Không phù hợp hệ thống tải lớn
• Yêu cầu nguồn điện ổn định

Ứng dụng của van

• Máy công cụ, máy CNC
• Hệ thống thủy lực mini
• Dây chuyền tự động hóa nhỏ
• Thiết bị nâng hạ quy mô nhỏ
• Hệ thống điều khiển thủy lực cơ bản

Đặc biệt phù hợp cho các hệ thống cần phản hồi nhanh và thiết kế gọn nhẹ.

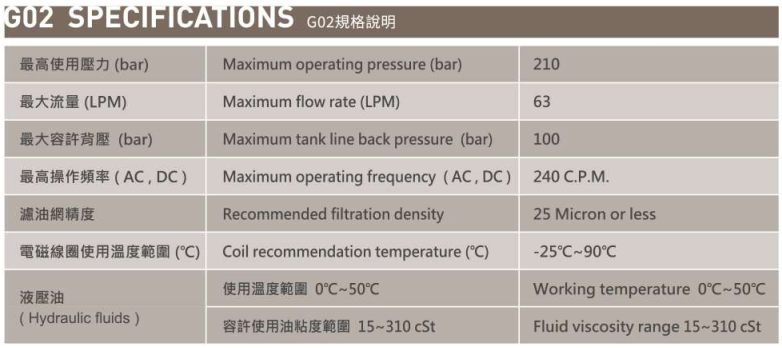

Thông số kỹ thuật

Khi nào nên chọn WH43-G02-C2-A240-N?

• Hệ thống thủy lực nhỏ hoặc trung bình
• Cần phản hồi nhanh, điều khiển trực tiếp
• Không yêu cầu giữ tải lâu ở vị trí trung tâm
• Không gian lắp đặt hạn chế
• Ứng dụng tiêu chuẩn CETOP 3

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp coil (240V AC)
• Đảm bảo dầu thủy lực sạch (ISO VG 32/46)
• Lắp đặt đúng sơ đồ thủy lực
• Kiểm tra định kỳ coil và hệ thống điện
• Tránh vận hành quá áp suất cho phép

Câu hỏi thường gặp

Van WH43-G02-C2-A240-N phù hợp hệ thống nào?

→ Phù hợp hệ thống thủy lực nhỏ, máy CNC, dây chuyền tự động hóa quy mô vừa và nhỏ.

Spool C2 có đặc điểm gì?

→ Cấu hình trung tâm cho phép xả áp hoặc thông mạch, giúp hệ thống linh hoạt khi chuyển trạng thái.

Van này khác gì so với dòng DHG?

→ WH là van điều khiển trực tiếp, nhỏ gọn và phản hồi nhanh; DHG là van 2 tầng, phù hợp lưu lượng và áp suất lớn hơn.
