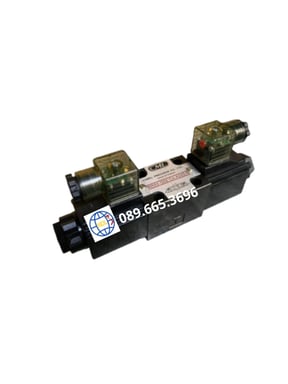

Van Điện Từ WH43-G02-C4-A240-N – Ổn Định Trung Tâm, Nhỏ Gọn, Hiệu Suất Cao

Van điện WH43-G02-C4-A240-N là gì?

Van điện từ WH43-G02-C4-A240-N là dòng van đảo chiều thủy lực 4/3 (4 cửa, 3 vị trí) thuộc series WH43 của CML (Đài Loan), được thiết kế cho các hệ thống thủy lực có lưu lượng nhỏ đến trung bình nhưng yêu cầu độ ổn định cao.

Đây là loại van điện từ điều khiển trực tiếp, sử dụng spool C4 giúp tối ưu trạng thái trung tâm và đảm bảo an toàn khi dừng hệ thống.

Model này nổi bật với:

• Kích thước G02 (CETOP 3 / NG6)
• Spool C4 – tối ưu trạng thái trung tâm
• Điện áp 240V AC
• Thiết kế nhỏ gọn, dễ lắp đặt
• Lưu lượng ổn định, vận hành bền bỉ

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đảo chiều chuyển động xi lanh, motor
• Kiểm soát trạng thái trung tâm
• Tăng độ ổn định và an toàn hệ thống
• Hỗ trợ tự động hóa

Cấu tạo van WH43-G02-C4-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool C4)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

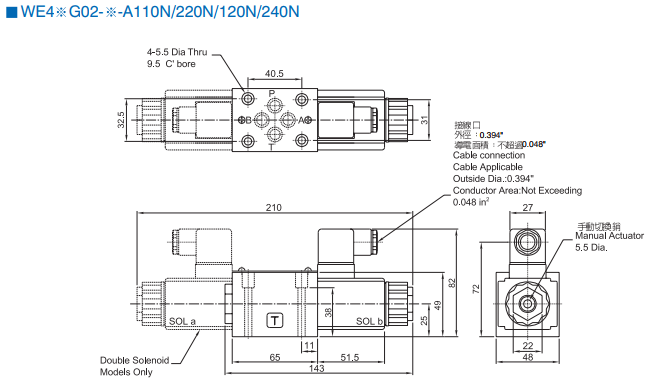

Đặc điểm thiết kế

• Thiết kế compact (nhỏ gọn)
• Chuẩn lắp CETOP 3 (NG6)
• Gia công chính xác, độ kín cao
• Độ bền cao, phù hợp môi trường công nghiệp

Nguyên lý hoạt động

Van hoạt động theo cơ chế điện từ trực tiếp:

• Khi cấp điện → coil sinh lực từ
• Lõi trượt dịch chuyển
• Dòng dầu được điều hướng theo vị trí spool
• Khi ngắt điện → lò xo đưa van về vị trí trung tâm

Với spool C4:

• Trung tâm có đặc tính giữ ổn định (có thể khóa hoặc giữ tải tùy cấu hình)
• Giúp hệ thống duy trì trạng thái an toàn khi dừng

Ưu điểm của van WH43-G02-C4-A240-N

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, dễ lắp đặt
• Lưu lượng tốt trong phân khúc G02 (~50 L/phút)
• Áp suất làm việc cao (~315 bar)
• Spool C4 giúp ổn định trạng thái trung tâm
• Phản hồi nhanh, vận hành chính xác

Nhược điểm

• Không phù hợp hệ thống lưu lượng lớn (so với G03)
• Chi phí cao hơn van cơ bản
• Yêu cầu dầu sạch để tránh kẹt van

Ứng dụng của van

• Máy CNC
• Máy ép nhỏ
• Hệ thống thủy lực công nghiệp nhẹ
• Dây chuyền tự động hóa
• Hệ thống điều khiển xi lanh

Đặc biệt phù hợp cho hệ thống cần giữ trạng thái ổn định khi dừng.

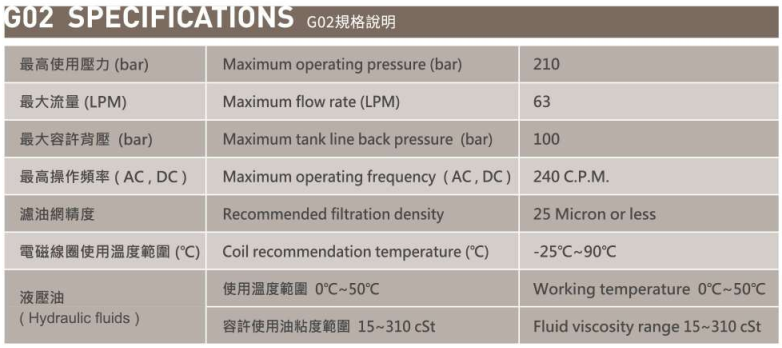

Thông số kỹ thuật

Khi nào nên chọn WH43-G02-C4-A240-N?

• Hệ thống cần độ ổn định cao khi dừng
• Lưu lượng nhỏ – trung bình
• Máy công nghiệp hoạt động liên tục
• Cần giữ tải hoặc kiểm soát trung tâm tốt
• Hệ thống tiêu chuẩn CETOP 3

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp (240V AC)
• Đảm bảo dầu thủy lực sạch (lọc ≤ 25 micron)
• Lắp đặt đúng sơ đồ mạch
• Kiểm tra coil và van định kỳ
• Không vận hành vượt áp suất cho phép

Câu hỏi thường gặp

Van WH43-G02-C4-A240-N có gì nổi bật?

→ Spool C4 giúp hệ thống ổn định khi dừng, thiết kế nhỏ gọn nhưng vẫn đảm bảo lưu lượng tốt.

Spool C4 khác gì C6, C2?

→ C4 thiên về giữ tải ổn định, C6 thiên về xả áp, C2 linh hoạt nhưng không tối ưu chuyên biệt.

Van phù hợp hệ thống nào?

→ Máy CNC, máy ép nhỏ, hệ thống thủy lực cần giữ trạng thái ổn định và an toàn.
