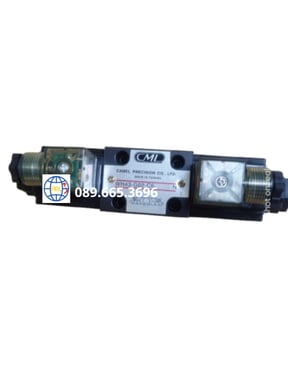

Van Điện Từ WH43-G02-C6-A240-N – Nhỏ Gọn, Lưu Lượng Tối Ưu, Xả Áp Hiệu Quả

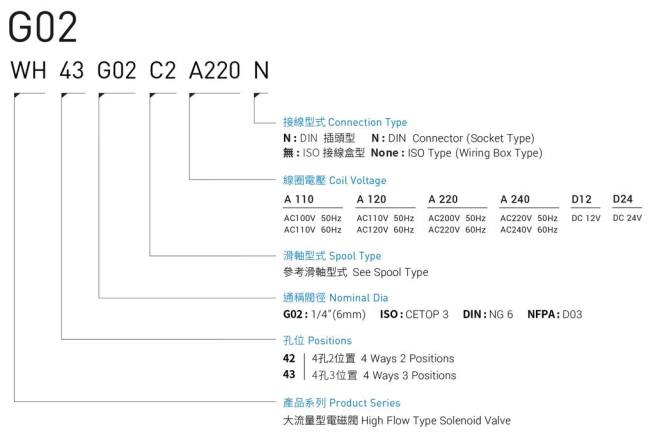

Van điện WH43-G02-C6-A240-N là gì?

Van điện từ WH43-G02-C6-A240-N là dòng van đảo chiều thủy lực lưu lượng cao thuộc series WH43 của CML (Đài Loan), thiết kế theo tiêu chuẩn công nghiệp quốc tế.

Đây là loại van điện từ 4/3 (4 cửa, 3 vị trí), điều khiển trực tiếp, sử dụng spool C6 – nổi bật với khả năng xả áp và cân bằng hệ thống ở trạng thái trung tâm.

Model này nổi bật với:

• Kích thước G02 (CETOP 3 / NG6)
• Spool C6 – tối ưu xả áp trung tâm
• Điện áp 240V AC
• Thiết kế nhỏ gọn, dễ lắp đặt
• Phù hợp hệ thống thủy lực nhỏ – trung bình

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đảo chiều chuyển động xi lanh, motor
• Kiểm soát trạng thái trung tâm
• Giảm áp hệ thống khi dừng
• Tăng độ an toàn và ổn định

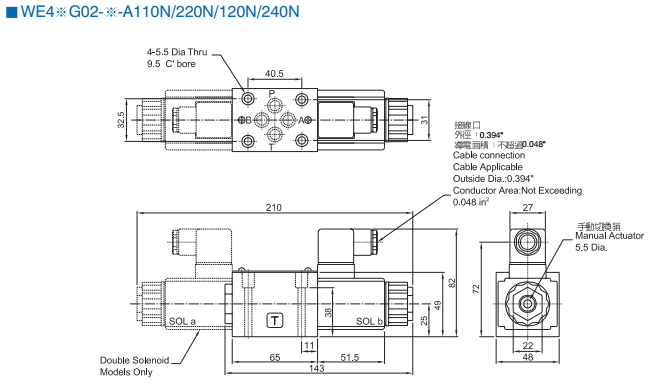

Cấu tạo van WH43-G02-C6-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool C6)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

Đặc điểm thiết kế

• Thiết kế compact (nhỏ gọn)
• Chuẩn lắp CETOP 3 (NG6)
• Gia công chính xác, độ kín cao
• Độ bền cao, hoạt động ổn định

Nguyên lý hoạt động

Van hoạt động theo cơ chế điện từ trực tiếp:

• Khi cấp điện → coil tạo lực từ
• Lõi trượt dịch chuyển
• Dòng dầu được điều hướng theo vị trí spool
• Khi ngắt điện → lò xo đưa van về vị trí trung tâm

Với spool C6:

• Trung tâm thường có đặc tính xả áp hoặc thông mạch
• Giúp giảm áp nhanh khi dừng hệ thống
• Bảo vệ thiết bị và tăng tuổi thọ hệ thống

Ưu điểm của van WH43-G02-C6-A240-N

Ưu điểm nổi bật

• Thiết kế nhỏ gọn, tiết kiệm không gian
• Lưu lượng tương đối lớn trong phân khúc G02
• Spool C6 giúp xả áp hiệu quả
• Phản hồi nhanh, vận hành ổn định
• Dễ thay thế theo tiêu chuẩn CETOP

Dòng van WH có đặc điểm áp suất cao, lưu lượng lớn, hoạt động êm và ổn định

Nhược điểm

• Không phù hợp hệ thống tải lớn (so với G03)
• Không giữ tải tốt như spool C4
• Yêu cầu dầu sạch để tránh kẹt spool

Ứng dụng của van

• Máy CNC
• Máy ép nhỏ
• Hệ thống thủy lực công nghiệp nhẹ
• Dây chuyền tự động hóa
• Hệ thống điều khiển xi lanh

Đặc biệt phù hợp cho hệ thống cần xả áp nhanh khi dừng.

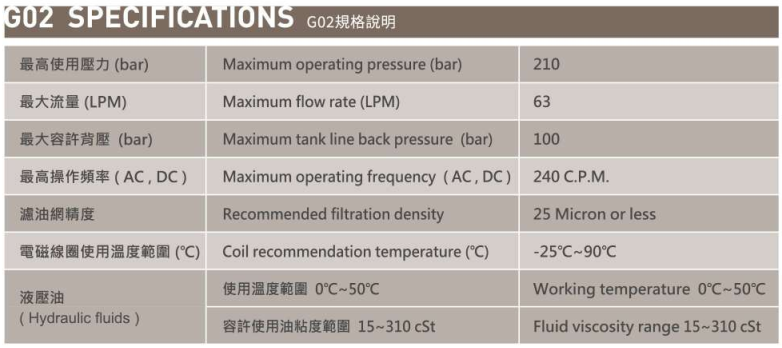

Thông số kỹ thuật

Khi nào nên chọn WH43-G02-C6-A240-N?

• Hệ thống cần xả áp nhanh
• Lưu lượng nhỏ – trung bình
• Không yêu cầu giữ tải lâu
• Máy công nghiệp nhỏ hoặc vừa
• Hệ thống tiêu chuẩn CETOP 3

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp (240V AC)
• Đảm bảo dầu thủy lực sạch (ISO VG 32/46)
• Lắp đặt đúng sơ đồ mạch
• Kiểm tra coil và van định kỳ
• Tránh vận hành quá áp

Câu hỏi thường gặp

Van WH43-G02-C6-A240-N có gì nổi bật?

→ Thiết kế nhỏ gọn, spool C6 giúp xả áp nhanh, phù hợp hệ thống thủy lực vừa và nhỏ.

Spool C6 khác gì C4, C2?

→ C6 thiên về xả áp, C4 giữ tải tốt hơn, C2 linh hoạt nhưng không tối ưu chức năng cụ thể.

Van phù hợp hệ thống nào?

→ Máy CNC, hệ thống thủy lực nhỏ, dây chuyền tự động cần xả áp nhanh và vận hành ổn định.
