Van Điện Từ WH43-G03-C4-A240-N – Ổn Định Trung Tâm, Lưu Lượng Lớn, Vận Hành Bền Bỉ

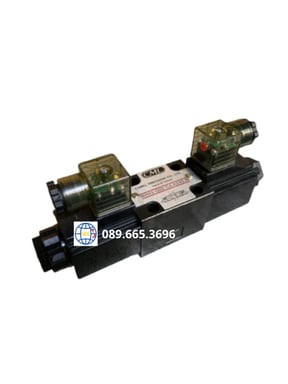

Van điện WH43-G03-C4-A240-N là gì?

Van điện từ WH43-G03-C4-A240-N là dòng van đảo chiều thủy lực điều khiển điện thuộc series WH43 (Taiwan – CML/Camel), được thiết kế cho các hệ thống có lưu lượng lớn và yêu cầu vận hành ổn định.

Đây là loại van điện từ điều khiển trực tiếp với thiết kế tiêu chuẩn công nghiệp, dễ lắp đặt và thay thế.

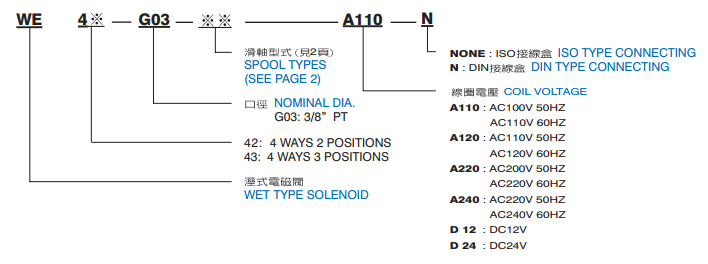

Model này nổi bật với:

• Kích thước G03 (CETOP 5 / NG10)
• Spool C4 – tối ưu trạng thái trung tâm
• Điện áp 240V AC
• Lưu lượng lớn, phản hồi nhanh
• Phù hợp hệ thống thủy lực công nghiệp

Vai trò của van điện từ trong hệ thống thủy lực

• Điều khiển hướng dòng dầu (P → A/B)
• Đảo chiều chuyển động xi lanh, motor
• Kiểm soát trạng thái trung tâm
• Tăng hiệu suất và độ ổn định hệ thống
• Hỗ trợ tự động hóa

Van điện từ là thành phần quan trọng trong các hệ thống máy công nghiệp và dây chuyền sản xuất.

Cấu tạo van WH43-G03-C4-A240-N

Các bộ phận chính

• Thân van
• Lõi trượt (spool C4)
• Cuộn coil điện từ (AC 240V)
• Lò xo hồi vị
• Các cổng dầu: P, T, A, B

Đặc điểm thiết kế

• Thiết kế tiêu chuẩn CETOP, dễ lắp đặt
• Gia công chính xác, độ kín cao
• Kết cấu chắc chắn, tuổi thọ cao
• Tương thích nhiều hệ thống thủy lực

Nguyên lý hoạt động

Van hoạt động theo cơ chế điện từ trực tiếp:

• Khi cấp điện → coil sinh lực từ
• Lõi trượt (spool) dịch chuyển
• Dòng dầu được điều hướng theo vị trí spool
• Khi ngắt điện → lò xo đưa van về vị trí trung tâm

Với spool C4:

• Trung tâm có đặc tính ổn định (tùy cấu hình: giữ tải hoặc xả áp một phần)
• Giúp hệ thống giữ trạng thái an toàn khi dừng

Ưu điểm của van WH43-G03-C4-A240-N

Ưu điểm nổi bật

• Lưu lượng lớn, phù hợp hệ thống công suất cao
• Spool C4 giúp ổn định trạng thái trung tâm
• Phản hồi nhanh, vận hành chính xác
• Độ bền cao, hoạt động liên tục tốt
• Dễ thay thế theo chuẩn CETOP

Theo thông số dòng G03, van có thể đạt áp suất cao (~315 bar) và lưu lượng lớn ~100 L/phút tùy cấu hình.

Nhược điểm

• Kích thước lớn hơn dòng G02
• Tiêu thụ điện cao hơn
• Yêu cầu dầu sạch để đảm bảo độ bền

Ứng dụng của van

• Máy ép thủy lực
• Máy dập kim loại
• Hệ thống nâng hạ
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp

Đặc biệt phù hợp cho hệ thống cần giữ trạng thái ổn định khi dừng máy.

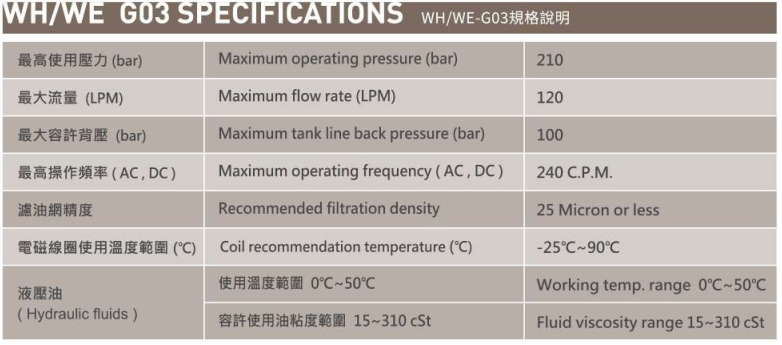

Thông số kỹ thuật

Khi nào nên chọn WH43-G03-C4-A240-N?

• Hệ thống cần lưu lượng lớn
• Yêu cầu ổn định khi dừng (center condition)
• Máy công nghiệp hoạt động liên tục
• Hệ thống tiêu chuẩn CETOP 5
• Ứng dụng tải trung – lớn

Lưu ý khi lựa chọn và sử dụng

• Sử dụng đúng điện áp (240V AC)
• Đảm bảo dầu thủy lực sạch (lọc ≤ 25 micron)
• Lắp đặt đúng sơ đồ mạch thủy lực
• Kiểm tra coil và van định kỳ
• Không vận hành vượt áp suất cho phép

Câu hỏi thường gặp

Van WH43-G03-C4-A240-N có gì nổi bật?

→ Lưu lượng lớn, spool C4 giúp hệ thống ổn định khi dừng, phù hợp công nghiệp nặng.

Spool C4 khác gì C6, C2?

→ Khác cấu hình dòng dầu tại vị trí trung tâm, ảnh hưởng đến giữ tải và xả áp.

Van phù hợp hệ thống nào?

→ Máy ép, dây chuyền sản xuất, hệ thống thủy lực trung – lớn cần độ ổn định cao.
