Van chống lún 2 chiều dạng module MPC – Khóa tải thủy lực chính xác, an toàn

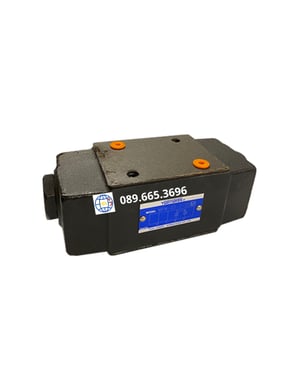

Van chống lún 2 chiều module MPC là gì?

• MPC – Modular Pilot Operated Check Valve là van một chiều điều khiển pilot được thiết kế dưới dạng module lắp chồng (sandwich plate).
• Van cho phép dầu đi tự do theo chiều được thiết kế nhưng khóa dòng dầu theo chiều ngược lại. Khi van phân phối ở trạng thái trung gian, cơ cấu khóa giúp giữ actuator ở vị trí ổn định. Khi van phân phối chuyển sang điều khiển xi lanh, áp suất pilot tự động tác động lên cơ cấu khóa để mở đường dầu và cho phép xi lanh chuyển động.
• Đối với MPC-03-W, chức năng pilot check được thực hiện trên cả hai cổng A và B. Ngoài cấu hình W, dòng MPC còn có cấu hình A chỉ tác động trên cổng A và B chỉ tác động trên cổng B.

Vai trò của van chống lún 2 chiều MPC trong hệ thống thủy lực

Van MPC đóng vai trò quan trọng trong các hệ thống cần khóa và giữ tải bằng thủy lực.

Các chức năng chính gồm:

• Giữ xi lanh không bị dịch chuyển khi van phân phối ở vị trí trung gian.
• Hạn chế hiện tượng tụt tải, trôi tải khi hệ thống dừng.
• Khóa dòng dầu tại cổng A và B đối với cấu hình hai chiều.
• Cho phép mở khóa tự động khi có áp suất pilot.
• Tăng độ an toàn cho cơ cấu nâng, ép và định vị.
• Tích hợp trực tiếp với cụm van điều khiển nhờ thiết kế module.
• Giúp hệ thống thủy lực có kết cấu gọn hơn so với việc sử dụng các van lắp đường ống riêng biệt.

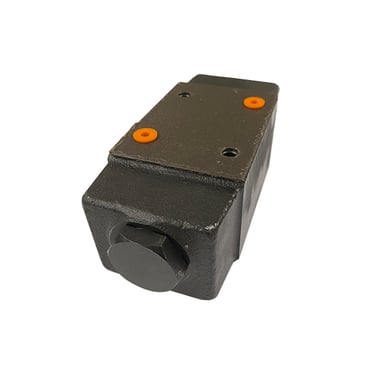

Cấu tạo van chống lún 2 chiều module MPC

Các bộ phận chính

Van chống lún MPC có cấu tạo tương đối nhỏ gọn, gồm các thành phần chính:

• Thân van module: chứa các đường dầu, khoang pilot và cơ cấu khóa.
• Poppet/check valve: thực hiện chức năng đóng mở dòng dầu.
• Pilot piston: nhận áp suất pilot để mở cơ cấu khóa.
• Lò xo: tạo lực đóng van khi không có áp suất điều khiển.
• Đế van và các bề mặt làm kín: đảm bảo khả năng khóa dầu.
• Gioăng O-ring: làm kín giữa module MPC với van phân phối và đế van.
• Các cổng P, T, A, B: kết nối với hệ thống thủy lực.

Thiết kế của dòng MPC-03 sử dụng cấu trúc module và có thể được cấu hình cho cổng A, cổng B hoặc đồng thời cả A và B.

Nguyên lý hoạt động của van MPC

Nguyên lý của van chống lún 2 chiều module MPC dựa trên cơ cấu van một chiều kết hợp điều khiển pilot.

Trạng thái khóa tải

Khi van phân phối ở trạng thái trung gian và không tạo áp suất pilot phù hợp, cơ cấu check valve đóng lại.

Dầu trong khoang xi lanh bị giữ lại, nhờ đó hạn chế piston tự dịch chuyển do tải trọng tác động. Với cấu hình MPC-W, cả hai cổng A và B đều được kiểm soát, giúp khóa xi lanh tác động kép.

Khi xi lanh cần chuyển động

Khi van điều khiển hướng chuyển sang cấp dầu cho xi lanh, áp suất tại một phía sẽ tạo tín hiệu pilot tác động lên piston pilot.

Piston pilot mở cơ cấu check valve ở phía đối diện, cho phép dầu thoát khỏi khoang tương ứng của xi lanh. Nhờ đó piston có thể di chuyển theo yêu cầu.

Khi van phân phối trở về trạng thái trung gian, áp suất pilot giảm xuống và cơ cấu check valve đóng lại, tiếp tục thực hiện chức năng khóa tải. Cơ chế này giúp van MPC vừa giữ tải, vừa cho phép xi lanh chuyển động khi có lệnh điều khiển.

Ưu điểm của van chống lún 2 chiều MPC

Ưu điểm nổi bật

Thiết kế module nhỏ gọn

MPC được lắp dạng sandwich giữa van điều khiển hướng và đế van, giúp giảm số lượng đường ống, co nối và phụ kiện cần thiết.

Khóa tải hiệu quả

Van có khả năng giữ actuator ở vị trí trung gian, phù hợp với các hệ thống cần hạn chế hiện tượng tụt hoặc trôi tải.

Điều khiển pilot tự động

Không cần sử dụng cơ cấu điều khiển riêng để mở van. Khi van phân phối chuyển trạng thái, tín hiệu pilot sẽ hỗ trợ mở đường dầu để xi lanh hoạt động.

Có cấu hình một chiều hoặc hai chiều

Dòng MPC có thể được lựa chọn theo chức năng:

• MPC-A: tác động trên cổng A.
• MPC-B: tác động trên cổng B.
• MPC-W: tác động trên cả A và B, phù hợp với yêu cầu khóa hai chiều.

Khả năng chịu áp suất cao

Một số tài liệu kỹ thuật của MPC-03 công bố áp suất làm việc tối đa khoảng 250–320 bar, tùy phiên bản và nhà sản xuất. Vì vậy khi lựa chọn sản phẩm cụ thể cần kiểm tra đúng catalog của model đang sử dụng.

Nhược điểm

• Phải lắp đúng chuẩn mặt ghép và kích thước module.
• Cần sử dụng bộ bulông phù hợp khi lắp van dạng sandwich.
• Việc bảo trì hoặc thay thế cần xác định đúng cấu hình A, B hoặc W.
• Dầu thủy lực không sạch có thể ảnh hưởng đến khả năng đóng kín của poppet và cơ cấu pilot.
• Không nên lựa chọn chỉ dựa vào kích thước cổng mà cần kiểm tra cả lưu lượng, áp suất và chuẩn lắp đặt.

Ứng dụng của van chống lún 2 chiều module MPC

Van chống lún module MPC được sử dụng rộng rãi trong các hệ thống thủy lực cần khóa và giữ vị trí cơ cấu chấp hành.

Một số ứng dụng phổ biến:

• Máy ép thủy lực.
• Máy nâng và bàn nâng.
• Máy gia công cơ khí.
• Hệ thống kẹp và định vị.
• Máy công nghiệp tự động.
• Cơ cấu nâng hạ bằng xi lanh thủy lực.
• Máy móc xây dựng.
• Hệ thống cần giữ tải trong thời gian chờ.
• Các cụm van thủy lực yêu cầu thiết kế nhỏ gọn.

Đặc biệt, cấu hình MPC-W phù hợp với các ứng dụng sử dụng xi lanh tác động kép vì có khả năng điều khiển khóa tại cả hai cổng A và B.

Thông số kỹ thuật van chống lún 2 chiều MPC

Khi nào nên chọn van chống lún 2 chiều module MPC?

Nên lựa chọn van chống lún 2 chiều MPC khi hệ thống có các yêu cầu sau:

• Cần giữ xi lanh ở vị trí cố định.
• Cần hạn chế hiện tượng tụt tải khi dừng hệ thống.
• Sử dụng xi lanh tác động kép và muốn khóa cả hai phía.
• Muốn giảm đường ống và phụ kiện trong hệ thống.
• Cần tích hợp van chống lún trực tiếp với cụm van điều khiển hướng.
• Hệ thống sử dụng chuẩn lắp module ISO/CETOP tương thích.
• Cần giải pháp khóa tải gọn, dễ tích hợp trong cụm van thủy lực.

Đối với ứng dụng khóa cả hai cổng của xi lanh, cấu hình MPC-W là lựa chọn cần ưu tiên. Nếu chỉ cần khóa một phía, có thể lựa chọn cấu hình MPC-A hoặc MPC-B tùy vị trí cần kiểm soát.

Lưu ý khi lựa chọn và sử dụng van MPC

Để van chống lún 2 chiều module MPC hoạt động ổn định, cần chú ý:

1. Xác định đúng kích thước module: kiểm tra chuẩn ISO 4401/CETOP/NFPA trước khi lắp.
2. Kiểm tra cấu hình A, B hoặc W: lựa chọn theo số lượng cổng cần khóa.
3. Kiểm tra áp suất: không sử dụng vượt quá áp suất tối đa của model.
4. Kiểm tra lưu lượng: lưu lượng của hệ thống phải phù hợp với khả năng đáp ứng của van.
5. Sử dụng đúng bộ bulông: van module cần chiều dài bulông phù hợp với tổng chiều cao cụm van.
6. Đảm bảo dầu sạch: tạp chất có thể làm ảnh hưởng đến bề mặt làm kín và cơ cấu pilot.
7. Kiểm tra O-ring: gioăng phải đúng kích thước và tình trạng tốt.
8. Lắp đúng sơ đồ thủy lực: đặc biệt chú ý các cổng A, B, P và T.
9. Kiểm tra áp suất pilot: áp suất pilot không phù hợp có thể khiến van không mở hoàn toàn hoặc hoạt động không ổn định.

Câu hỏi thường gặp

Van chống lún 2 chiều MPC dùng để làm gì?

• Van MPC dùng để khóa và giữ vị trí cơ cấu chấp hành, đặc biệt là xi lanh thủy lực. Van hạn chế dòng dầu ngược và sử dụng tín hiệu pilot để mở khóa khi hệ thống yêu cầu xi lanh chuyển động.

MPC-W khác MPC-A và MPC-B như thế nào?

• MPC-A điều khiển tại cổng A, MPC-B điều khiển tại cổng B, còn MPC-W tác động trên cả hai cổng A và B. Vì vậy MPC-W thường được sử dụng khi cần khóa hai chiều cho xi lanh tác động kép.

Van MPC có thể lắp trực tiếp vào cụm van thủy lực không?

• Có. Đây chính là ưu điểm của thiết kế modular/sandwich. Van MPC được lắp giữa van điều khiển hướng và đế van có chuẩn tương thích, tạo thành một cụm thủy lực gọn mà không cần bố trí thêm nhiều đường ống bên ngoài. Khi lắp đặt cần kiểm tra chính xác chuẩn mặt ghép và bộ bulông của từng model.
