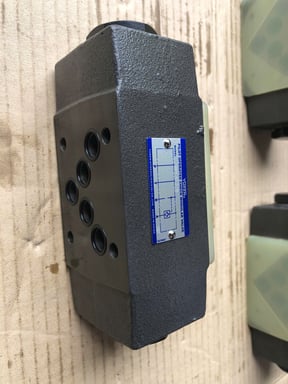

Van chống lún cửa A MPA-03-2-20C – Giữ Tải Ổn Định, Chống Tụt Áp, Bảo Vệ Hệ Thống Thủy Lực

Van chống lún cửa A MPA-03-2-20C là gì?

Van chống lún cửa A MPA-03-2-20C là dòng van chống lún thủy lực (counterbalance valve) được sử dụng để kiểm soát và giữ tải trên đường dầu cửa A. Van giúp hạn chế hiện tượng cơ cấu chấp hành bị tụt hoặc dịch chuyển ngoài ý muốn khi hệ thống mất áp suất hoặc khi tải tác động ngược lên cơ cấu.

Model MPA-03-2-20C có thiết kế nhỏ gọn, phù hợp để tích hợp vào các hệ thống thủy lực cần kiểm soát tải và đảm bảo an toàn trong quá trình vận hành.

Van nổi bật với:

• Chức năng chống lún, chống tụt tải
• Kiểm soát dòng dầu tại cửa A
• Giúp giữ tải ổn định khi dừng máy
• Hạn chế chuyển động ngoài ý muốn của xi lanh
• Thiết kế nhỏ gọn, thuận tiện lắp đặt
• Phù hợp với nhiều hệ thống thủy lực công nghiệp

Vai trò của van chống lún trong hệ thống thủy lực

Van chống lún có vai trò quan trọng trong những hệ thống sử dụng xi lanh hoặc cơ cấu nâng hạ có tải trọng lớn.

Các chức năng chính của van gồm:

• Giữ tải tại vị trí yêu cầu
• Hạn chế hiện tượng tụt tải khi mất áp
• Kiểm soát tốc độ hạ của cơ cấu chấp hành
• Ngăn chuyển động không kiểm soát do tải tác động
• Tăng độ an toàn cho hệ thống thủy lực
• Bảo vệ xi lanh và các thiết bị liên quan

Đặc biệt, đối với các hệ thống nâng hạ, việc sử dụng van chống lún phù hợp giúp hạn chế nguy cơ tải bị rơi hoặc xi lanh dịch chuyển bất ngờ.

Cấu tạo van chống lún MPA-03-2-20C

Các bộ phận chính

Van MPA-03-2-20C thường bao gồm các bộ phận chính:

• Thân van
• Lõi van hoặc piston
• Lò xo điều chỉnh
• Cơ cấu điều khiển áp suất
• Các cổng kết nối dầu
• Cơ cấu điều chỉnh áp suất

Các bộ phận được bố trí trong thân van có kết cấu chắc chắn, giúp van đáp ứng yêu cầu làm việc trong hệ thống thủy lực.

Đặc điểm thiết kế

• Thiết kế dạng van thủy lực chuyên dụng
• Kích thước nhỏ gọn
• Dễ tích hợp vào mạch thủy lực
• Kết cấu chắc chắn
• Thuận tiện kiểm tra và bảo trì
• Phù hợp với các hệ thống cần chức năng giữ tải

Nguyên lý hoạt động

Van chống lún MPA-03-2-20C hoạt động dựa trên sự kết hợp giữa áp suất dầu, lực lò xo và tải trọng tác động lên cơ cấu chấp hành.

Khi hệ thống hoạt động bình thường, dầu thủy lực đi qua van để điều khiển xi lanh hoặc cơ cấu chấp hành.

Khi hệ thống dừng hoặc áp suất điều khiển bị mất:

• Van hạn chế dòng dầu đi ra khỏi buồng tải.
• Cơ cấu van đóng hoặc giữ ở trạng thái kiểm soát.
• Dầu bị giữ lại trong buồng xi lanh.
• Xi lanh hạn chế dịch chuyển do trọng lượng tải.
• Tải được giữ ổn định tại vị trí yêu cầu.

Khi có tín hiệu điều khiển phù hợp, van cho phép dầu đi qua theo điều kiện áp suất được thiết lập, giúp cơ cấu chuyển động một cách có kiểm soát.

Ưu điểm của van chống lún MPA-03-2-20C

Ưu điểm nổi bật

• Khả năng chống tụt tải tốt: Hạn chế hiện tượng xi lanh tự dịch chuyển khi không có lệnh điều khiển.
• Giữ tải ổn định: Giúp duy trì vị trí của cơ cấu chấp hành.
• Tăng độ an toàn: Phù hợp với các ứng dụng nâng hạ và giữ tải.
• Kiểm soát chuyển động: Hạn chế tốc độ hạ hoặc chuyển động ngoài ý muốn.
• Thiết kế nhỏ gọn: Dễ dàng tích hợp vào hệ thống.
• Độ ổn định cao: Phù hợp với môi trường làm việc công nghiệp.

Nhược điểm

• Cần lựa chọn đúng thông số theo áp suất và lưu lượng của hệ thống.
• Dầu thủy lực cần được giữ sạch để hạn chế ảnh hưởng đến cơ cấu bên trong van.
• Việc điều chỉnh van cần thực hiện đúng theo yêu cầu kỹ thuật.
• Lắp đặt sai có thể làm giảm hiệu quả chống lún.

Ứng dụng của van MPA-03-2-20C

Van chống lún MPA-03-2-20C được sử dụng trong các hệ thống thủy lực cần giữ tải và kiểm soát chuyển động của cơ cấu chấp hành.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Bàn nâng thủy lực
• Máy ép thủy lực
• Cơ cấu nâng hàng
• Thiết bị công nghiệp
• Máy móc tự động hóa
• Hệ thống điều khiển xi lanh
• Các cơ cấu cần giữ tải tại vị trí cố định

Van đặc biệt phù hợp với những ứng dụng mà việc kiểm soát chuyển động và hạn chế hiện tượng tụt tải là yêu cầu quan trọng.

Thông số kỹ thuật

Khi nào nên chọn MPA-03-2-20C?

Van chống lún MPA-03-2-20C là lựa chọn phù hợp khi hệ thống:

• Cần giữ tải tại một vị trí cố định
• Có nguy cơ xi lanh bị tụt khi dừng máy
• Sử dụng cơ cấu nâng hạ thủy lực
• Cần kiểm soát tốc độ chuyển động của tải
• Yêu cầu tăng độ an toàn khi vận hành
• Cần một giải pháp chống lún nhỏ gọn và dễ tích hợp

Lưu ý khi lựa chọn và sử dụng

Để van MPA-03-2-20C hoạt động hiệu quả, cần lưu ý:

• Xác định đúng vị trí cửa A khi lắp đặt.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Lắp đặt van đúng theo sơ đồ thủy lực.
• Sử dụng dầu thủy lực sạch và có hệ thống lọc phù hợp.
• Không vận hành vượt quá giới hạn cho phép.
• Kiểm tra định kỳ tình trạng van và các kết nối.
• Điều chỉnh áp suất phù hợp với tải và yêu cầu vận hành.

Câu hỏi thường gặp

Van chống lún MPA-03-2-20C dùng để làm gì?

• Van MPA-03-2-20C được sử dụng để chống lún, giữ tải và hạn chế hiện tượng xi lanh tụt trong hệ thống thủy lực.

Van MPA-03-2-20C phù hợp với ứng dụng nào?

• Van phù hợp với hệ thống nâng hạ, bàn nâng, máy ép, cơ cấu xi lanh và các thiết bị thủy lực cần kiểm soát tải và chuyển động.

Khi lắp đặt van MPA-03-2-20C cần lưu ý gì?

• Cần lắp đúng vị trí cửa A, đúng sơ đồ mạch, kiểm tra áp suất – lưu lượng của hệ thống và sử dụng dầu thủy lực sạch để đảm bảo van hoạt động ổn định.
