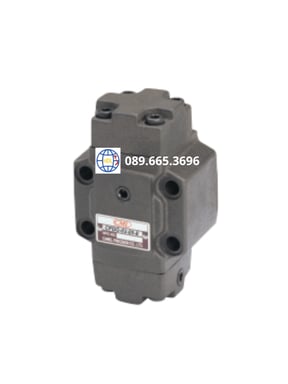

Van chống lún một chiều Camel-Taiwan CPDG-10 – Giữ Tải Ổn Định, Chống Tụt, Điều Khiển Dòng Dầu Hiệu Quả

Van chống lún CPDG-10 là gì?

Van chống lún một chiều Camel-Taiwan CPDG-10 là dòng van một chiều điều khiển pilot được sử dụng trong hệ thống thủy lực để cho phép dầu chảy theo một chiều và ngăn dòng dầu chảy ngược. Khi có áp suất pilot phù hợp, van có thể được mở để cho phép dòng dầu đi theo chiều ngược lại.

CPDG-10 thuộc dòng van chống lún CPDG của Camel Precision (CML) – Taiwan, được sử dụng trong nhiều loại máy móc và hệ thống thủy lực công nghiệp.

Model CPDG-10 nổi bật với:

• Chức năng chống tụt tải và giữ tải
• Điều khiển mở van bằng áp suất pilot
• Cho phép dầu chảy tự do theo một chiều
• Kiểm soát dòng chảy ngược khi có tín hiệu pilot
• Lưu lượng tối đa lên đến 250 L/min
• Áp suất làm việc tối đa 250 bar
• Phù hợp với các hệ thống thủy lực công nghiệp

Vai trò của van chống lún một chiều trong hệ thống thủy lực

Van chống lún một chiều có vai trò quan trọng trong việc kiểm soát dòng dầu và giữ ổn định vị trí của cơ cấu chấp hành.

Các chức năng chính của van gồm:

• Ngăn dầu chảy ngược ngoài ý muốn
• Giữ tải khi hệ thống dừng hoạt động
• Hạn chế hiện tượng xi lanh bị tụt
• Kiểm soát chuyển động của cơ cấu chấp hành
• Cho phép dòng dầu ngược khi có áp suất pilot
• Tăng độ an toàn cho hệ thống thủy lực

Van đặc biệt hữu ích trong các hệ thống sử dụng xi lanh thủy lực có tải trọng lớn hoặc những cơ cấu cần duy trì vị trí trong thời gian nhất định.

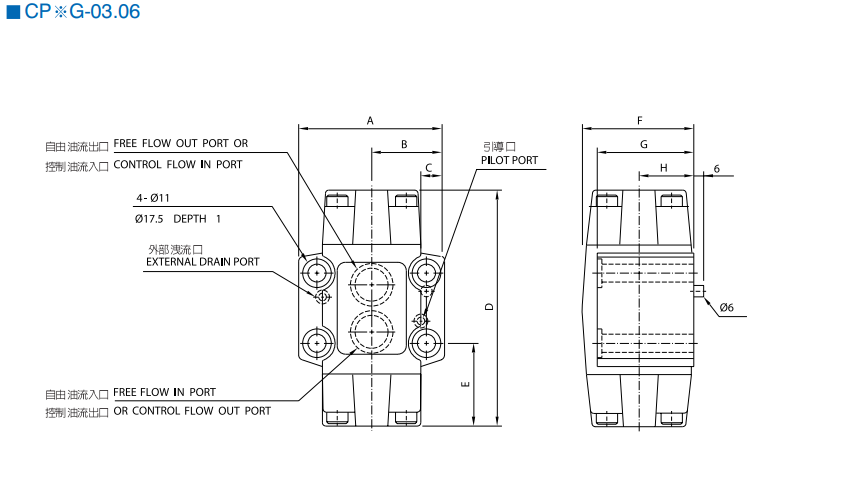

Cấu tạo van CPDG-10

Các bộ phận chính

Van chống lún CPDG-10 được cấu tạo từ các bộ phận chính như:

• Thân van
• Piston điều khiển pilot
• Cơ cấu van chính
• Lò xo
• Cổng dầu chính
• Cổng dầu pilot
• Cơ cấu điều chỉnh áp suất
• Các đường dẫn dầu bên trong

Thiết kế của van cho phép kết hợp chức năng van một chiều với cơ cấu điều khiển pilot, giúp kiểm soát dòng dầu linh hoạt hơn so với van một chiều thông thường.

Đặc điểm thiết kế

• Thiết kế dạng Pilot Operated Check Valve
• Kết cấu chắc chắn
• Điều khiển bằng áp suất pilot
• Khả năng chịu áp suất cao
• Lưu lượng lớn
• Phù hợp với các hệ thống thủy lực công nghiệp
• Có thể sử dụng để giữ tải và kiểm soát chuyển động của xi lanh

Nguyên lý hoạt động

CPDG-10 hoạt động dựa trên sự kết hợp giữa dòng dầu chính và áp suất pilot.

Ở chiều dòng dầu được cho phép, dầu có thể đi qua van khi đạt điều kiện mở phù hợp. Khi dòng dầu có xu hướng chảy ngược, cơ cấu van đóng lại để ngăn dòng dầu hồi ngược.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Cơ cấu điều khiển tác động lên van chính.
• Van chính được mở theo điều kiện áp suất phù hợp.
• Dòng dầu có thể đi theo chiều ngược lại.
• Khi áp suất pilot mất đi, van trở về trạng thái đóng và tiếp tục ngăn dòng chảy ngược.

Nhờ nguyên lý này, CPDG-10 vừa thực hiện chức năng van một chiều, vừa cho phép điều khiển dòng ngược khi cần thiết.

Ưu điểm của van chống lún CPDG-10

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp giữ dầu trong mạch và hạn chế hiện tượng cơ cấu chấp hành bị tụt.
• Điều khiển bằng pilot: Có thể chủ động mở van thông qua áp suất điều khiển.
• Lưu lượng lớn: CPDG-10 có lưu lượng tối đa khoảng 250 L/min theo thông số của CML.
• Khả năng chịu áp cao: Áp suất tối đa của dòng CPDG được công bố lên đến 250 bar.
• Giữ tải ổn định: Phù hợp với các cơ cấu cần duy trì vị trí.
• Thiết kế chắc chắn: Thích hợp cho môi trường làm việc công nghiệp.
• Ứng dụng đa dạng: Có thể sử dụng trong nhiều hệ thống thủy lực khác nhau.

Nhược điểm

• Cần có áp suất pilot phù hợp để mở dòng dầu ngược.
• Yêu cầu lắp đặt đúng chiều dòng dầu.
• Dầu thủy lực cần được giữ sạch để tránh ảnh hưởng đến cơ cấu bên trong.
• Cần lựa chọn đúng lưu lượng và áp suất theo yêu cầu của hệ thống.
• Việc điều chỉnh áp suất cần được thực hiện đúng kỹ thuật.

Ứng dụng của van CPDG-10

Van chống lún một chiều Camel-Taiwan CPDG-10 được sử dụng trong nhiều hệ thống thủy lực cần giữ tải và kiểm soát dòng dầu.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Cơ cấu điều khiển xi lanh
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp
• Các cơ cấu cần chống tụt và giữ vị trí

Van đặc biệt phù hợp với những hệ thống yêu cầu kiểm soát chuyển động của xi lanh và hạn chế hiện tượng tải dịch chuyển ngoài ý muốn.

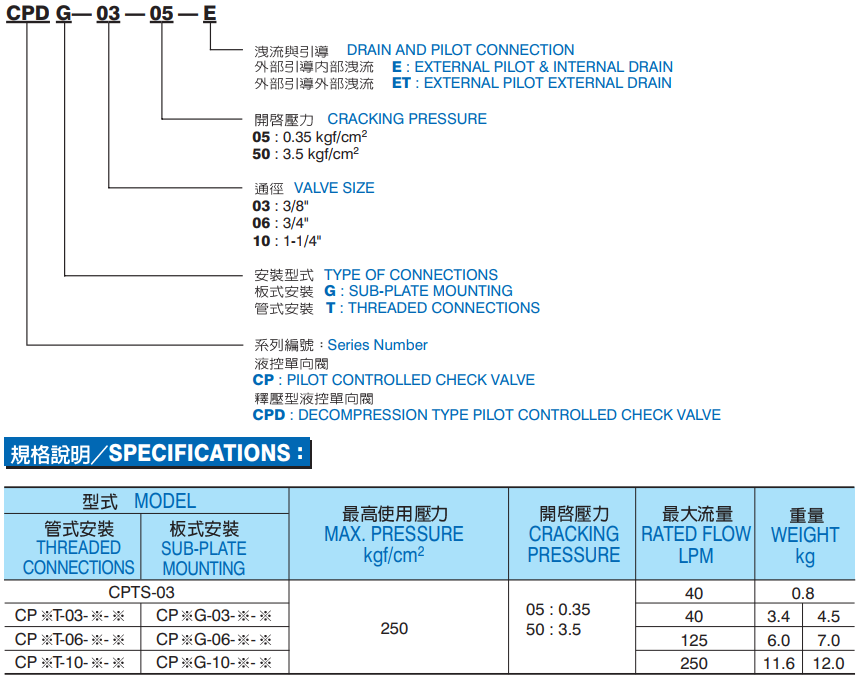

Thông số kỹ thuật

Khi nào nên chọn CPDG-10?

Van chống lún CPDG-10 là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ cơ cấu chấp hành tại một vị trí
• Muốn kiểm soát dòng dầu theo một chiều
• Cần cho phép dòng dầu ngược khi có áp suất pilot
• Làm việc với lưu lượng lớn
• Có áp suất hệ thống cao
• Sử dụng trong máy ép, máy dập hoặc thiết bị nâng hạ
• Yêu cầu tăng độ an toàn khi vận hành

Với lưu lượng tối đa 250 L/min và áp suất tối đa 250 bar, CPDG-10 phù hợp với những hệ thống thủy lực có yêu cầu tương đối cao về lưu lượng và khả năng chịu áp.

Lưu ý khi lựa chọn và sử dụng

Để van CPDG-10 hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng chiều dòng dầu theo sơ đồ thủy lực.
• Kiểm tra chính xác cổng dầu chính và cổng pilot.
• Đảm bảo áp suất pilot phù hợp với yêu cầu mở van.
• Không vận hành vượt quá áp suất cho phép.
• Kiểm tra lưu lượng thực tế của hệ thống.
• Sử dụng dầu thủy lực sạch và có hệ thống lọc phù hợp.
• Kiểm tra định kỳ tình trạng van và các vị trí kết nối.
• Khi điều chỉnh áp suất, cần nới đai ốc khóa và điều chỉnh từ từ; sau khi hoàn tất phải siết chặt lại đai ốc cố định.
• Với đường hồi của loại điều khiển trực tiếp hoặc từ xa, CML khuyến nghị đưa dầu hồi trực tiếp về thùng và hạn chế chiều dài, đường kính đường hồi để giảm nguy cơ rung động.

Câu hỏi thường gặp

Van chống lún một chiều CPDG-10 dùng để làm gì?

• CPDG-10 được sử dụng để ngăn dòng dầu chảy ngược, giữ tải và hạn chế hiện tượng xi lanh bị tụt. Khi có áp suất pilot, van có thể mở để cho phép dòng dầu đi theo chiều ngược lại.

Van CPDG-10 có lưu lượng và áp suất tối đa bao nhiêu?

• Theo thông số của CML, CPDG-10 có lưu lượng tối đa 250 L/min và áp suất tối đa 250 bar.

Van CPDG-10 phù hợp với hệ thống nào?

• Van phù hợp với máy ép, máy dập, hệ thống nâng hạ, cơ cấu xi lanh và các thiết bị thủy lực công nghiệp cần chống tụt, giữ tải và kiểm soát dòng dầu bằng áp suất pilot.
