Van tự hút Camel-Taiwan CPDF-32 – Lưu Lượng Lớn, Nạp Dầu Nhanh, Hoạt Động Ổn Định

Van tự hút CPDF-32 là gì?

Van tự hút Camel-Taiwan CPDF-32 là dòng van nạp trước chuyên dụng trong hệ thống thủy lực, được sử dụng để hỗ trợ cấp và nạp dầu nhanh cho buồng làm việc có thể tích lớn. Van giúp tăng tốc quá trình nạp dầu, giảm thời gian chờ và nâng cao hiệu suất vận hành của hệ thống thủy lực.

CPDF-32 thuộc dòng van nạp trước CPDF của Camel Precision – Taiwan, thương hiệu có nhiều năm kinh nghiệm trong lĩnh vực sản xuất bơm và van thủy lực. Dòng CPDF hiện có các kích thước CPDF-16, CPDF-24 và CPDF-32.

Model CPDF-32 nổi bật với:

• Khả năng đáp ứng lưu lượng lớn
• Hỗ trợ nạp dầu nhanh cho hệ thống thủy lực
• Thiết kế dạng van nạp trước chuyên dụng
• Có nhiều lựa chọn kiểu mặt bích
• Có phiên bản góc 90° và 180°
• Phù hợp với máy móc và hệ thống thủy lực công nghiệp

Theo thông tin kỹ thuật từ nhà sản xuất, CPDF-32 có lưu lượng tối đa lên đến 1.600 L/min, phù hợp với các hệ thống yêu cầu lưu lượng dầu lớn.

Vai trò của van tự hút trong hệ thống thủy lực

Van tự hút hay van nạp trước có vai trò quan trọng trong các hệ thống thủy lực sử dụng xi lanh hoặc buồng làm việc có thể tích lớn.

Các chức năng chính của van gồm:

• Hỗ trợ nạp dầu nhanh vào buồng thủy lực
• Tăng tốc độ di chuyển không tải của xi lanh
• Giảm thời gian nạp đầy dầu
• Giảm tổn thất trong quá trình cấp dầu
• Hỗ trợ nâng cao hiệu suất của hệ thống
• Đáp ứng các ứng dụng yêu cầu lưu lượng lớn

Trong các máy ép thủy lực, van nạp trước thường được sử dụng để đưa nhanh một lượng dầu lớn vào buồng xi lanh trong giai đoạn di chuyển nhanh, sau đó hệ thống chuyển sang chế độ làm việc áp suất cao.

Cấu tạo van CPDF-32

Các bộ phận chính

Van tự hút CPDF-32 được cấu tạo từ các bộ phận chính như:

• Thân van
• Cơ cấu van chính
• Cơ cấu điều khiển
• Lò xo
• Các đường dẫn dầu bên trong
• Cổng kết nối dạng mặt bích
• Cơ cấu điều chỉnh áp suất

Thiết kế của van được tối ưu cho các hệ thống thủy lực có lưu lượng lớn và yêu cầu khả năng nạp dầu nhanh.

Đặc điểm thiết kế

• Thiết kế dạng Prefill Valve
• Kích thước danh nghĩa CPDF-32
• Kết nối bằng mặt bích
• Có nhiều lựa chọn kiểu mặt bích

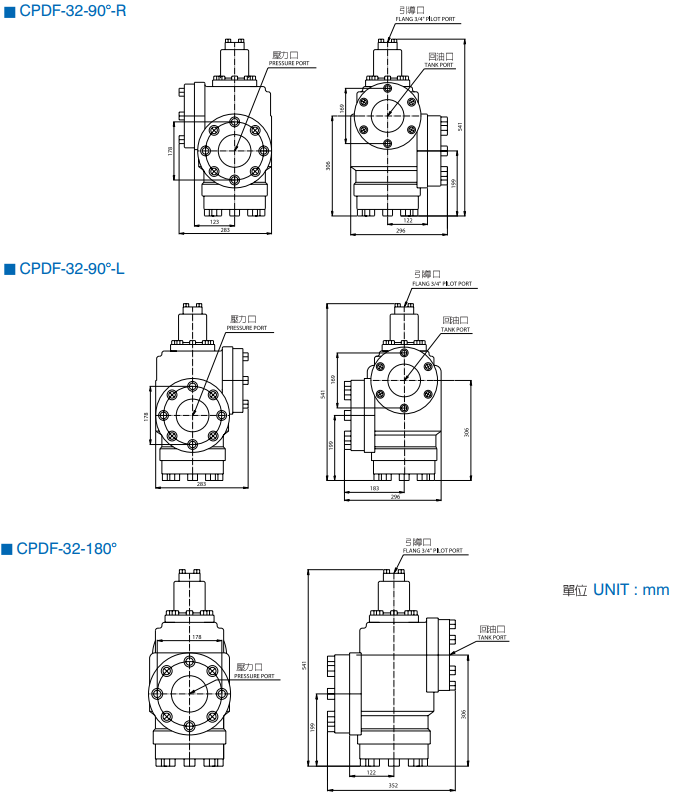

• Có cấu hình 90° và 180°
• Kết cấu chắc chắn, phù hợp với máy công nghiệp

Nhà sản xuất cung cấp các lựa chọn mặt bích FPT, FT và FP cho dòng CPDF, đồng thời có hai kiểu van 90° và 180°.

Nguyên lý hoạt động

Van CPDF-32 hoạt động dựa trên sự chênh lệch áp suất giữa các phía của van và trạng thái làm việc của hệ thống thủy lực.

Trong giai đoạn cơ cấu cần di chuyển nhanh:

• Bơm cung cấp dầu vào hệ thống.
• Van nạp trước hỗ trợ đưa lượng dầu lớn vào buồng làm việc.
• Dòng dầu được cấp nhanh giúp xi lanh di chuyển với tốc độ cao.
• Khi áp suất trong buồng tăng đến mức làm việc, trạng thái van thay đổi.
• Hệ thống chuyển sang chế độ cấp dầu áp suất cao để thực hiện công việc chính.

Nhờ khả năng hỗ trợ lưu lượng lớn, van giúp giảm thời gian nạp dầu và tăng tốc độ chu trình của máy.

Ưu điểm của van tự hút CPDF-32

Ưu điểm nổi bật

• Lưu lượng lớn: CPDF-32 có lưu lượng tối đa được nhà sản xuất công bố lên đến 1.600 L/min.
• Nạp dầu nhanh: Hỗ trợ đưa lượng dầu lớn vào buồng thủy lực trong thời gian ngắn.
• Tăng tốc độ chu trình: Giúp rút ngắn thời gian di chuyển nhanh của xi lanh.
• Thiết kế chuyên dụng: Được thiết kế riêng cho chức năng nạp trước trong hệ thống thủy lực.
• Nhiều lựa chọn lắp đặt: Có các kiểu mặt bích và cấu hình 90° hoặc 180°.
• Phù hợp hệ thống công nghiệp: Có thể sử dụng trong nhiều loại máy móc thủy lực yêu cầu lưu lượng lớn.

Nhược điểm

• Kích thước lớn hơn các loại van thủy lực thông thường.
• Cần lựa chọn đúng kích thước và lưu lượng theo hệ thống.
• Yêu cầu lắp đặt đúng đường dầu và kiểu mặt bích.
• Đường hồi dầu cần được thiết kế phù hợp để hạn chế rung động.
• Giá thành có thể cao hơn các loại van thông dụng do thiết kế chuyên dụng.

Ứng dụng của van CPDF-32

Van tự hút Camel-Taiwan CPDF-32 được sử dụng trong các hệ thống thủy lực có yêu cầu lưu lượng lớn và cần nạp dầu nhanh.

Một số ứng dụng phổ biến:

• Máy ép thủy lực
• Máy dập thủy lực
• Máy ép công nghiệp
• Hệ thống nâng hạ công suất lớn
• Máy gia công kim loại
• Thiết bị thủy lực công nghiệp
• Hệ thống xi lanh có thể tích lớn
• Các dây chuyền sản xuất sử dụng truyền động thủy lực

Dòng CPDF được nhà sản xuất định hướng cho máy móc công nghiệp và các loại máy chuyên dụng thủy lực.

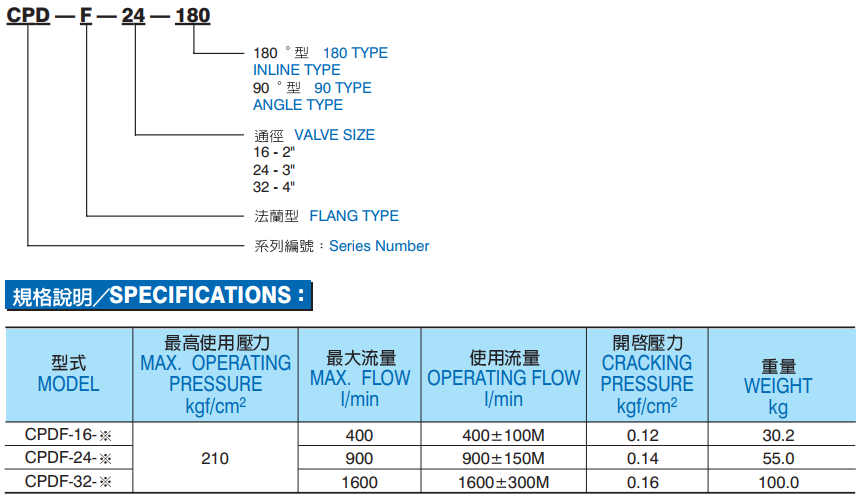

Thông số kỹ thuật

Khi nào nên chọn CPDF-32?

Van tự hút CPDF-32 là lựa chọn phù hợp khi hệ thống:

• Có xi lanh hoặc buồng làm việc thể tích lớn
• Yêu cầu lưu lượng dầu rất lớn
• Cần tăng tốc độ di chuyển nhanh của xi lanh
• Muốn rút ngắn thời gian nạp dầu
• Sử dụng trong máy ép hoặc máy dập công suất lớn
• Cần van nạp trước chuyên dụng cho hệ thống thủy lực
• Yêu cầu kết nối mặt bích chắc chắn

Đặc biệt, CPDF-32 phù hợp với những hệ thống có lưu lượng lớn, trong đó việc giảm thời gian nạp dầu có ảnh hưởng trực tiếp đến năng suất của máy.

Lưu ý khi lựa chọn và sử dụng

Để van CPDF-32 hoạt động ổn định, cần lưu ý:

• Kiểm tra đúng model và kích thước van trước khi lắp đặt.
• Lựa chọn đúng kiểu mặt bích FPT, FT hoặc FP.
• Kiểm tra cấu hình 90° hoặc 180° phù hợp với không gian lắp đặt.
• Đảm bảo áp suất và lưu lượng nằm trong giới hạn cho phép.
• Sử dụng dầu thủy lực sạch và có hệ thống lọc phù hợp.
• Thiết kế đường ống có kích thước phù hợp với lưu lượng lớn.
• Đường hồi dầu nên được bố trí hợp lý để hạn chế rung động.
• Khi điều chỉnh áp suất cần thực hiện từ từ và khóa chặt đai ốc sau khi điều chỉnh.

Nhà sản xuất cũng lưu ý rằng đường hồi dầu nên được đưa trực tiếp về thùng dầu và hạn chế chiều dài, đường kính đường hồi để giảm nguy cơ rung động.

Câu hỏi thường gặp

Van tự hút CPDF-32 dùng để làm gì?

• CPDF-32 là van nạp trước, có chức năng hỗ trợ nạp nhanh lượng dầu lớn vào buồng thủy lực, giúp tăng tốc độ di chuyển của xi lanh và rút ngắn thời gian chu trình.

Van CPDF-32 có lưu lượng bao nhiêu?

• Theo thông số của nhà sản xuất, CPDF-32 có lưu lượng tối đa 1.600 L/min và thuộc dòng van dành cho các hệ thống thủy lực lưu lượng lớn.

Van CPDF-32 phù hợp với hệ thống nào?

• Van phù hợp với máy ép thủy lực, máy dập, hệ thống xi lanh lớn và các máy móc công nghiệp cần nạp dầu nhanh và lưu lượng cao.
