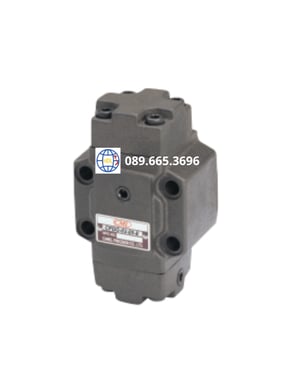

Van chống lún một chiều Camel-Taiwan CPDG-03 – Giữ Tải Ổn Định, Chống Tụt, Kiểm Soát Dòng Dầu Hiệu Quả

Van chống lún CPDG-03 là gì?

Van chống lún một chiều Camel-Taiwan CPDG-03 là dòng van một chiều điều khiển pilot, được sử dụng trong hệ thống thủy lực để kiểm soát dòng dầu và giữ tải cho cơ cấu chấp hành. Van cho phép dầu chảy theo một chiều và ngăn dòng dầu chảy ngược; khi có áp suất pilot phù hợp, van có thể được mở để cho phép dòng dầu theo chiều ngược lại.

CPDG-03 thuộc dòng van CPDG của Camel Precision – Taiwan, được sử dụng cho máy móc công nghiệp và các hệ thống thủy lực chuyên dụng.

Model CPDG-03 nổi bật với:

• Chức năng chống lún, chống tụt tải
• Thiết kế van một chiều điều khiển pilot
• Kiểm soát dòng dầu theo một chiều
• Cho phép mở dòng ngược bằng áp suất pilot
• Kích thước cổng 3/8"
• Áp suất tối đa lên đến 250 bar
• Lưu lượng tối đa 40 L/min
• Thiết kế dạng lắp trên đế, phù hợp tích hợp vào hệ thống thủy lực

Vai trò của van chống lún một chiều trong hệ thống thủy lực

Van chống lún một chiều giúp kiểm soát dòng dầu và hạn chế chuyển động ngoài ý muốn của xi lanh hoặc cơ cấu chấp hành.

Các chức năng chính của van gồm:

• Ngăn dầu chảy ngược ngoài ý muốn
• Giữ tải khi hệ thống dừng hoạt động
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Cho phép điều khiển dòng dầu ngược bằng áp suất pilot
• Tăng độ an toàn cho hệ thống thủy lực

Đối với các hệ thống nâng hạ hoặc cơ cấu sử dụng xi lanh, van CPDG-03 giúp duy trì tải ổn định và hạn chế hiện tượng dịch chuyển khi áp suất điều khiển thay đổi.

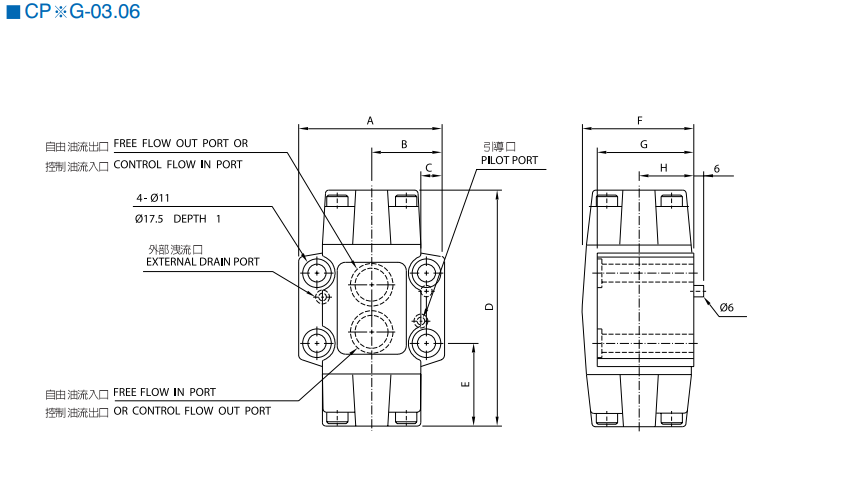

Cấu tạo van CPDG-03

Các bộ phận chính

Van chống lún CPDG-03 được cấu tạo từ các bộ phận chính như:

• Thân van
• Cơ cấu van chính
• Piston điều khiển pilot
• Lò xo
• Cổng dầu vào và ra
• Cổng dầu pilot
• Các đường dẫn dầu bên trong

Cơ cấu van chính kết hợp với piston pilot giúp kiểm soát dòng dầu theo yêu cầu của hệ thống.

Đặc điểm thiết kế

• Thiết kế dạng Pilot Operated Check Valve
• Kiểu lắp sub-plate mounting
• Cổng kết nối tương ứng 3/8"
• Kết cấu chắc chắn
• Điều khiển bằng áp suất pilot
• Phù hợp với các hệ thống thủy lực công nghiệp

Nguyên lý hoạt động

CPDG-03 hoạt động dựa trên sự kết hợp giữa dòng dầu chính và áp suất pilot.

Ở chiều dòng dầu được cho phép, dầu đi qua van khi đạt điều kiện áp suất mở. Khi dòng dầu có xu hướng chảy ngược, cơ cấu van đóng lại để ngăn dòng dầu hồi ngược.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van chính.
• Van chính được mở theo điều kiện áp suất phù hợp.
• Dòng dầu có thể đi theo chiều ngược lại.
• Khi áp suất pilot mất đi, van trở về trạng thái đóng.

Thiết kế pilot giúp van vừa thực hiện chức năng một chiều, vừa cho phép điều khiển dòng ngược khi cần thiết.

Ưu điểm của van chống lún CPDG-03

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Hạn chế hiện tượng xi lanh hoặc cơ cấu chấp hành bị tụt.
• Giữ tải ổn định: Giúp duy trì vị trí của cơ cấu khi hệ thống dừng.
• Điều khiển bằng pilot: Có thể chủ động mở dòng dầu ngược thông qua áp suất pilot.
• Áp suất làm việc cao: Áp suất tối đa của CPDG-03 lên đến 250 bar.
• Thiết kế nhỏ gọn: Kích thước phù hợp với các hệ thống cần tiết kiệm không gian.
• Dễ tích hợp: Kiểu lắp trên đế thuận tiện kết hợp với cụm van thủy lực.
• Hoạt động ổn định: Phù hợp với máy móc và thiết bị thủy lực công nghiệp.

Nhược điểm

• Cần áp suất pilot phù hợp để mở dòng dầu ngược.
• Phải lắp đặt đúng chiều dòng dầu.
• Yêu cầu dầu thủy lực sạch để hạn chế bụi bẩn ảnh hưởng đến cơ cấu van.
• Lưu lượng cần được lựa chọn phù hợp với hệ thống.
• Cần kiểm tra chính xác kiểu lắp đặt trước khi thay thế van.

Ứng dụng của van CPDG-03

Van chống lún một chiều Camel-Taiwan CPDG-03 được sử dụng trong các hệ thống thủy lực cần giữ tải và kiểm soát dòng dầu.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Cơ cấu điều khiển xi lanh
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp
• Các cơ cấu cần chống tụt và giữ vị trí

Theo CML, dòng CPDG được ứng dụng cho máy móc công nghiệp và các loại máy thủy lực chuyên dụng.

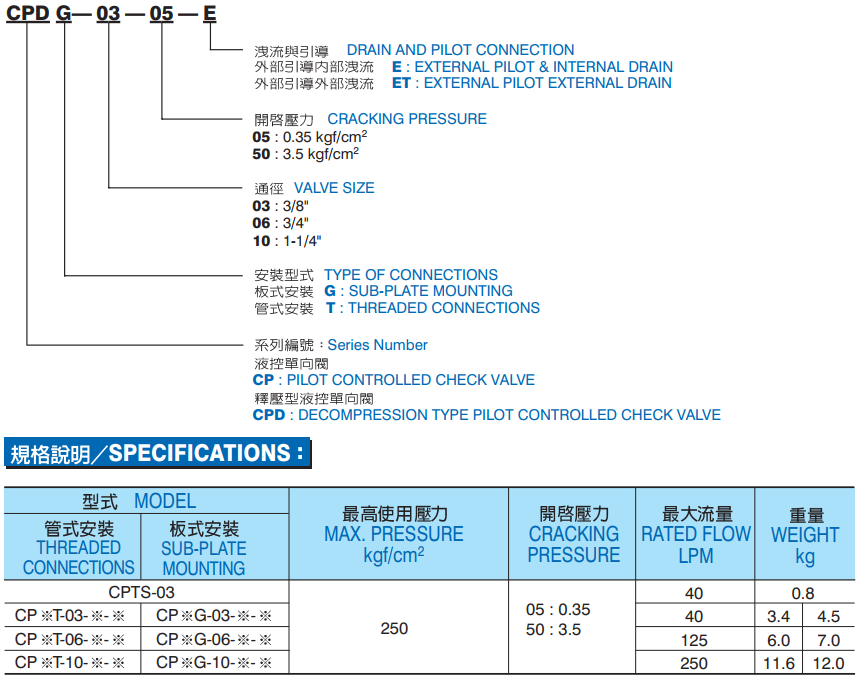

Thông số kỹ thuật

Khi nào nên chọn CPDG-03?

Van chống lún CPDG-03 là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ cơ cấu chấp hành tại một vị trí
• Muốn kiểm soát dòng dầu theo một chiều
• Cần mở dòng dầu ngược bằng áp suất pilot
• Có lưu lượng làm việc không vượt quá 40 L/min
• Sử dụng trong máy ép hoặc máy dập
• Có cơ cấu nâng hạ thủy lực
• Cần van lắp trên đế để tích hợp vào cụm thủy lực

Với áp suất tối đa 250 bar và lưu lượng tối đa 40 L/min, CPDG-03 phù hợp với các mạch thủy lực cần chức năng giữ tải trong phạm vi lưu lượng tương ứng.

Lưu ý khi lựa chọn và sử dụng

Để van CPDG-03 hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng chiều dòng dầu theo sơ đồ thủy lực.
• Kiểm tra chính xác vị trí các cổng dầu và cổng pilot.
• Xác định đúng áp suất mở của van.
• Đảm bảo áp suất pilot phù hợp với yêu cầu vận hành.
• Không vận hành vượt quá áp suất tối đa cho phép.
• Kiểm tra lưu lượng thực tế của hệ thống.
• Sử dụng dầu thủy lực sạch và có hệ thống lọc phù hợp.
• Kiểm tra định kỳ tình trạng van và các vị trí kết nối.
• Khi xuất hiện hiện tượng tụt tải hoặc chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Khi bảo trì hoặc tháo van cần xả hết áp suất trong hệ thống trước khi thực hiện.

Khi điều chỉnh áp suất, cần nới lỏng đai ốc khóa và điều chỉnh từ từ; sau khi hoàn tất phải siết chặt lại đai ốc để cố định thiết lập.

Câu hỏi thường gặp

Van chống lún một chiều CPDG-03 dùng để làm gì?

• CPDG-03 được sử dụng để ngăn dòng dầu chảy ngược, giữ tải và hạn chế hiện tượng xi lanh bị tụt trong hệ thống thủy lực.

Van CPDG-03 có áp suất và lưu lượng bao nhiêu?

• Theo thông số của CML, CPDG-03 có áp suất tối đa 250 bar và lưu lượng tối đa 40 L/min. Van có thể sử dụng mức áp suất mở 0,35 bar hoặc 3,5 bar tùy cấu hình.

Van CPDG-03 phù hợp với hệ thống nào?

• Van phù hợp với máy ép, máy dập, hệ thống nâng hạ, cơ cấu xi lanh và các thiết bị thủy lực công nghiệp cần chống tụt, giữ tải và kiểm soát dòng dầu bằng áp suất pilot.
