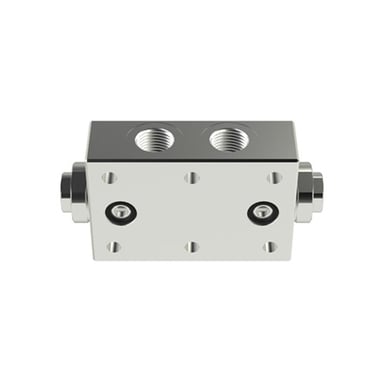

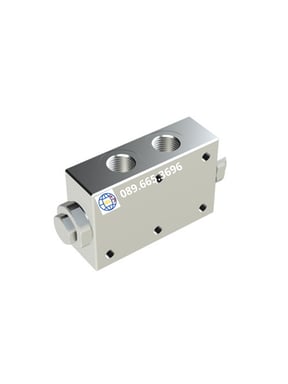

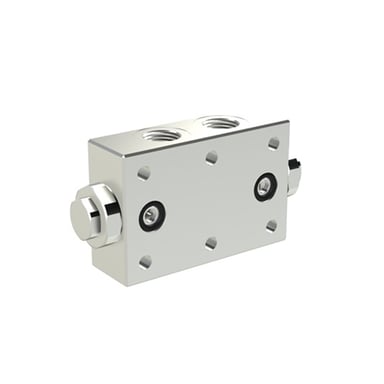

Van chống lún 2 chiều VRDF – Van khóa thủy lực lắp bích, giữ tải an toàn và ổn định

Van chống lún 2 chiều VRDF là gì?

• Van chống lún 2 chiều VRDF là dòng van khóa thủy lực hai chiều điều khiển pilot, thuộc nhóm Double Acting Pilot Check Valves của Oleoweb – Italy. Van được thiết kế dạng lắp bích, chuyên dùng để khóa và giữ vị trí của xi lanh thủy lực tác động kép.
• Van VRDF có nhiệm vụ kiểm soát dòng dầu ở hai chiều, giúp hạn chế hiện tượng xi lanh bị lún, trôi hoặc dịch chuyển ngoài ý muốn khi hệ thống dừng hoạt động. Khi có áp suất pilot phù hợp, cơ cấu khóa bên trong van được giải phóng để dầu thủy lực lưu thông và xi lanh có thể thực hiện chuyển động.
• Dòng VRDF hiện có các kích thước chính VRDF380 với cổng BSPP G3/8" và VRDF120 với cổng BSPP G1/2". Theo catalog Oleoweb, VRDF có khả năng làm việc ở áp suất tối đa khoảng 350 bar, phù hợp với nhiều hệ thống thủy lực công nghiệp.

Vai trò của van chống lún 2 chiều VRDF trong hệ thống thủy lực

Trong các hệ thống sử dụng xi lanh tác động kép, tải trọng có thể làm xi lanh tự dịch chuyển khi bơm dừng hoặc khi đường dầu mất áp suất. Van chống lún VRDF giúp khóa dầu tại hai phía của xi lanh để duy trì vị trí và tăng độ an toàn cho hệ thống.

Các chức năng chính của van gồm:

• Chống lún xi lanh: Hạn chế hiện tượng xi lanh tự tụt do tải trọng.
• Giữ tải: Giúp duy trì tải tại vị trí mong muốn.
• Khóa hai chiều: Kiểm soát dòng dầu ở cả hai phía của xi lanh.
• Chống trôi: Hạn chế chuyển động ngoài ý muốn của cơ cấu chấp hành.
• Tăng độ an toàn: Phù hợp với các cơ cấu nâng hạ, tải treo.
• Kiểm soát chuyển động: Cho phép giải phóng dòng dầu thông qua áp suất pilot.

VRDF được thiết kế đặc biệt cho các ứng dụng mà xi lanh tác động kép cần được khóa tại vị trí làm việc hoặc trạng thái nghỉ.

Cấu tạo của van chống lún 2 chiều VRDF

Các bộ phận chính

Van VRDF có cấu tạo gồm hai cơ cấu van một chiều được điều khiển bằng pilot, tích hợp trong thân van dạng lắp bích.

Các bộ phận chính gồm:

• Thân van bằng thép.
• Hai cơ cấu van một chiều.
• Piston điều khiển pilot.
• Lò xo hồi vị.
• Các đường dầu V1 và V2.
• Các đường dầu C1 và C2.
• Đường dẫn dầu pilot.
• Các chi tiết làm kín.
• Cụm kết nối dạng mặt bích.

Thiết kế này cho phép van khóa dầu ở cả hai phía của xi lanh và mở dòng dầu tương ứng khi nhận được tín hiệu pilot.

Đặc điểm thiết kế

• Điểm nổi bật của van VRDF là thiết kế lắp bích, khác với các dòng VRDE hoặc VRDL dạng lắp ren. Cấu hình lắp bích giúp van dễ dàng tích hợp với các cụm thủy lực và xi lanh có vị trí kết nối phù hợp.

Nguyên lý hoạt động của van chống lún VRDF

VRDF hoạt động dựa trên nguyên lý hai van một chiều điều khiển bằng áp suất pilot.

Khi hệ thống không có áp suất pilot, các cơ cấu khóa bên trong van giữ dầu tại hai khoang của xi lanh. Dòng dầu không thể tự do chảy ngược, nhờ đó xi lanh được khóa và tải được giữ tại vị trí hiện tại.

Khi hệ thống cấp áp suất để thực hiện chuyển động, áp suất pilot tác động lên piston điều khiển. Piston sẽ tác động lên cơ cấu khóa tương ứng, cho phép dầu đi qua van và xi lanh chuyển động.

Có thể hiểu đơn giản:

Không có áp suất pilot → van đóng → dầu được khóa → xi lanh giữ vị trí.

Có áp suất pilot → cơ cấu khóa mở → dầu lưu thông → xi lanh chuyển động.

Khi chuyển động theo chiều ngược lại, nguyên lý điều khiển pilot được thực hiện tương ứng ở phía đối diện.

VRDF có thể được kết nối với bộ phân phối thủy lực thông qua các cổng V1, V2 và kết nối với xi lanh qua C1, C2.

Ưu điểm của van chống lún 2 chiều VRDF

Ưu điểm nổi bật

• Khóa thủy lực hai chiều, phù hợp với xi lanh tác động kép.
• Thiết kế lắp bích, thuận tiện cho các cụm thủy lực có kết nối tương thích.
• Áp suất tối đa lên đến khoảng 350 bar.
• Có hai lựa chọn kích thước G3/8" và G1/2".
• Lưu lượng tối đa khoảng 35 L/phút đối với VRDF380 và 50 L/phút đối với VRDF120 theo catalog.
• Có khả năng giữ tải khi hệ thống ngừng cấp dầu.
• Hạn chế hiện tượng xi lanh bị lún hoặc trôi.
• Điều khiển mở van bằng áp suất pilot.
• Thiết kế chắc chắn, phù hợp với hệ thống thủy lực công nghiệp.
• Có thể tích hợp trực tiếp gần cơ cấu chấp hành.

Nhược điểm

Bên cạnh các ưu điểm, khi sử dụng VRDF cần lưu ý:

• Cần lựa chọn đúng loại mặt bích và kích thước kết nối.
• Việc lắp đặt yêu cầu đúng vị trí các cổng V1, V2, C1 và C2.
• Cần đảm bảo áp suất pilot phù hợp để van mở đúng yêu cầu.
• Dầu thủy lực nhiễm bẩn có thể ảnh hưởng đến cơ cấu khóa bên trong.
• Không nên vận hành vượt quá giới hạn áp suất và lưu lượng của từng model.
• Khi thay thế cần xác định chính xác VRDF380 hay VRDF120.

Ứng dụng của van chống lún VRDF

Van chống lún 2 chiều VRDF được sử dụng trong các hệ thống thủy lực cần giữ tải và khóa xi lanh tác động kép.

Một số ứng dụng phổ biến:

• Máy ép thủy lực.
• Máy nâng hạ.
• Thiết bị nâng công nghiệp.
• Máy công trình.
• Xe cẩu và thiết bị chuyên dụng.
• Chân chống thủy lực.
• Máy móc sản xuất.
• Cơ cấu kẹp và định vị bằng xi lanh.
• Hệ thống nâng sàn.
• Thiết bị thủy lực cần giữ tải cố định.
• Các cơ cấu cần chống lún khi bơm dừng.

VRDF đặc biệt phù hợp với các hệ thống mà việc khóa xi lanh tại vị trí cụ thể trong trạng thái làm việc hoặc nghỉ là yêu cầu quan trọng.

Thông số kỹ thuật van chống lún 2 chiều VRDF

Khi nào nên chọn van chống lún 2 chiều VRDF?

Nên lựa chọn van chống lún VRDF khi hệ thống thủy lực có các yêu cầu:

• Cần khóa xi lanh tác động kép ở cả hai chiều.
• Cần giữ tải khi bơm dừng.
• Cần hạn chế xi lanh tự tụt hoặc trôi.
• Cần sử dụng van dạng lắp bích.
• Hệ thống có áp suất cao.
• Cần kiểm soát chuyển động của tải treo.
• Muốn đặt van gần cơ cấu chấp hành để tăng khả năng giữ tải.

Có thể lựa chọn model dựa trên kích thước và lưu lượng:

• VRDF380: G3/8", lưu lượng tối đa 35 L/phút.
• VRDF120: G1/2", lưu lượng tối đa 50 L/phút.

Lưu ý khi lựa chọn và sử dụng van VRDF

Để van chống lún 2 chiều VRDF hoạt động ổn định, cần chú ý:

1. Xác định đúng model: VRDF380 và VRDF120 có kích thước kết nối và lưu lượng khác nhau.
2. Kiểm tra mặt bích: Đảm bảo bề mặt và vị trí lắp đặt tương thích với van.
3. Kiểm tra lưu lượng: Không để lưu lượng vượt quá giới hạn của model.
4. Kiểm tra áp suất: Không vận hành vượt quá áp suất cho phép.
5. Đấu nối đúng cổng: Xác định chính xác V1, V2, C1 và C2.
6. Kiểm tra áp suất pilot: Đảm bảo áp suất điều khiển đáp ứng yêu cầu mở van.
7. Sử dụng dầu sạch: Nên sử dụng hệ thống lọc dầu phù hợp.
8. Lọc dầu: Catalog Oleoweb khuyến nghị mức lọc khoảng 15 micron để bảo vệ van.
9. Kiểm tra rò rỉ: Sau khi lắp đặt cần kiểm tra toàn bộ vị trí kết nối.
10. Đối chiếu cấu hình: Khi đặt hàng cần xác nhận kích thước, loại lò xo, O-ring và tỷ lệ pilot nếu ứng dụng yêu cầu cấu hình đặc biệt.

Câu hỏi thường gặp

Van chống lún 2 chiều VRDF dùng để làm gì?

• VRDF được sử dụng để khóa và giữ xi lanh thủy lực tác động kép, giúp hạn chế hiện tượng xi lanh tự lún, trôi hoặc dịch chuyển ngoài ý muốn khi hệ thống ngừng cấp áp suất.

Van VRDF có những kích thước nào?

• Dòng VRDF có hai kích thước chính gồm VRDF380 – G3/8" và VRDF120 – G1/2". Lưu lượng tối đa tương ứng khoảng 35 L/phút và 50 L/phút.

Van VRDF khác gì van VRDE?

• Điểm khác biệt chính là VRDF được thiết kế dạng lắp bích, trong khi VRDE là dòng van chống lún hai chiều dạng lắp ren. Vì vậy VRDF phù hợp với các hệ thống có nhu cầu kết nối mặt bích trực tiếp và cần khóa xi lanh tác động kép.
