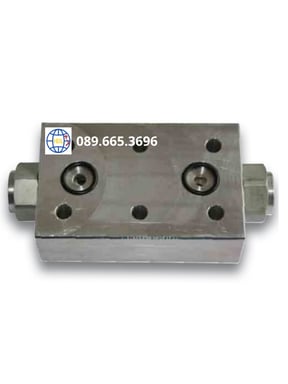

Van chống lún mặt bích VRDF120 – Van khóa thủy lực 2 chiều, giữ tải an toàn và ổn định

Van chống lún mặt bích VRDF120 là gì?

Van chống lún mặt bích VRDF120 là dòng van khóa thủy lực hai chiều điều khiển bằng pilot, thuộc series VRDF của Oleoweb – Italy. Van được thiết kế dạng lắp bích, sử dụng cho các hệ thống thủy lực cần giữ cố định tải và ngăn cơ cấu chấp hành tự dịch chuyển khi bơm ngừng hoạt động.

VRDF120 có kích thước cổng BSPP G1/2", lưu lượng tối đa khoảng 50 L/phút và áp suất làm việc tối đa 350 bar theo catalog sản phẩm. Đây là lựa chọn phù hợp cho các hệ thống sử dụng xi lanh thủy lực hai chiều, đặc biệt ở những ứng dụng yêu cầu khả năng khóa tải và kiểm soát chuyển động chính xác.

Van chống lún VRDF120 thường được sử dụng trong máy ép, thiết bị nâng hạ, máy công trình, xe cẩu, xe chuyên dụng và các hệ thống thủy lực công nghiệp.

Vai trò của van chống lún VRDF120 trong hệ thống thủy lực

Trong hệ thống thủy lực, khi bơm dừng hoặc đường ống mất áp, tải trọng có thể khiến xi lanh tự dịch chuyển do trọng lực hoặc do rò rỉ dầu. Van VRDF120 giúp hạn chế hiện tượng này bằng cách khóa dầu trong các khoang của cơ cấu chấp hành.

Một số vai trò chính của van gồm:

• Chống lún tải: Giữ xi lanh ở vị trí mong muốn khi hệ thống ngừng cấp dầu.
• Chống trôi cơ cấu: Hạn chế chuyển động ngoài ý muốn của xi lanh.
• Khóa tải hai chiều: Kiểm soát cả hai hướng chuyển động của cơ cấu chấp hành.
• Tăng độ an toàn: Giúp hạn chế tình trạng tải rơi hoặc dịch chuyển bất ngờ.
• Ổn định vị trí: Phù hợp với các hệ thống cần duy trì vị trí xi lanh trong thời gian dài.
• Hỗ trợ điều khiển chuyển động: Van được điều khiển bằng áp suất pilot để mở dòng dầu khi hệ thống yêu cầu chuyển động.

Cấu tạo của van chống lún mặt bích VRDF120

Các bộ phận chính

Van VRDF120 có cấu tạo dạng van khóa hai chiều lắp bích, gồm các thành phần chính:

• Thân van bằng kim loại, được thiết kế chịu áp suất cao.
• Cụm van một chiều bên trong.
• Piston điều khiển pilot.
• Lò xo hồi vị.
• Các đường dầu chính V1, V2 và đường điều khiển pilot.
• Gioăng làm kín/O-ring.
• Các vị trí kết nối và bề mặt lắp bích với xi lanh hoặc cụm thủy lực.

Thiết kế của VRDF cho phép khóa dòng dầu ở cả hai chiều và sử dụng áp suất pilot để giải phóng dòng dầu khi cần vận hành cơ cấu.

Đặc điểm thiết kế

Điểm đáng chú ý của VRDF120 là dạng lắp bích trực tiếp, giúp van có thể được bố trí gần cơ cấu chấp hành, giảm chiều dài đường ống giữa van và xi lanh.

Model VRDF120 sử dụng cổng BSPP 1/2". Catalog Oleoweb cũng cho phép lựa chọn cấu hình lò xo và tỷ lệ pilot khác nhau tùy mã đặt hàng, trong đó VRDF120 có tùy chọn tỷ lệ pilot 1:3,2; cấu hình tiêu chuẩn của series có thể sử dụng tỷ lệ 1:7 tùy phiên bản. Vì vậy cần đối chiếu đầy đủ mã đặt hàng trước khi thay thế hoặc lắp mới.

Nguyên lý hoạt động của van chống lún VRDF120

Van VRDF120 hoạt động dựa trên nguyên lý van một chiều điều khiển pilot hai chiều.

Ở trạng thái không có áp suất điều khiển, các phần tử khóa bên trong van giữ dầu tại các khoang của xi lanh. Khi đó dầu thủy lực không thể tự do chảy ngược qua van, giúp xi lanh duy trì vị trí và hạn chế hiện tượng lún hoặc trôi tải.

Khi hệ thống cấp dầu để thực hiện chuyển động, áp suất pilot tác động lên piston điều khiển. Piston thắng lực lò xo và mở cơ cấu khóa tương ứng, cho phép dầu đi qua van để xi lanh chuyển động.

Quá trình có thể hiểu đơn giản:

Không có tín hiệu pilot → van khóa → dầu được giữ lại → xi lanh giữ vị trí.

Có áp suất pilot → cơ cấu khóa mở → dầu lưu thông → xi lanh thực hiện chuyển động.

Nhờ nguyên lý này, VRDF120 vừa đảm bảo khả năng khóa tải vừa cho phép hệ thống điều khiển xi lanh theo yêu cầu.

Ưu điểm của van chống lún mặt bích VRDF120

Ưu điểm nổi bật

• Khóa tải hai chiều, phù hợp với xi lanh tác động kép.
• Áp suất làm việc cao, tối đa khoảng 350 bar theo tài liệu kỹ thuật.
• Lưu lượng lớn, VRDF120 có lưu lượng tối đa khoảng 50 L/phút.
• Kết nối G1/2", phù hợp với nhiều hệ thống thủy lực công nghiệp.
• Dạng lắp bích, thuận tiện khi tích hợp trực tiếp với cụm xi lanh.
• Giúp hạn chế hiện tượng lún, trôi và dịch chuyển ngoài ý muốn.
• Thiết kế chắc chắn, phù hợp với môi trường làm việc của máy móc công nghiệp và thiết bị thủy lực.
• Có các lựa chọn cấu hình pilot và lò xo tùy theo yêu cầu hệ thống.

Nhược điểm

Bên cạnh những ưu điểm, van chống lún VRDF120 cũng có một số điểm cần lưu ý:

• Dạng lắp bích yêu cầu vị trí lắp đặt và kích thước bề mặt kết nối phù hợp.
• Giá thành thường cao hơn một số loại van chống lún dạng ren thông thường.
• Việc lựa chọn sai tỷ lệ pilot có thể ảnh hưởng đến khả năng mở van.
• Hệ thống cần được lọc dầu tốt để hạn chế bụi bẩn làm ảnh hưởng đến cơ cấu van.
• Khi thay thế cần kiểm tra chính xác kích thước, cổng kết nối và cấu hình mã van.

Ứng dụng của van chống lún VRDF120

Van chống lún mặt bích VRDF120 được sử dụng trong nhiều hệ thống thủy lực cần khóa và giữ tải, đặc biệt với các cơ cấu sử dụng xi lanh hai chiều.

Một số ứng dụng phổ biến:

• Máy ép thủy lực.
• Máy nâng và thiết bị nâng hạ.
• Xe cẩu và cần cẩu.
• Xe chuyên dụng sử dụng hệ thống thủy lực.
• Chân chống thủy lực.
• Máy công trình.
• Máy khoan và thiết bị thi công.
• Hệ thống nâng hạ công nghiệp.
• Cơ cấu xi lanh cần giữ vị trí khi bơm dừng.
• Các hệ thống thủy lực yêu cầu chống lún và chống trôi tải.

Đặc biệt, van VRDF được thiết kế để lắp trên phần mặt bích của xi lanh, giúp khóa dầu gần cơ cấu chấp hành và tăng khả năng kiểm soát tải.

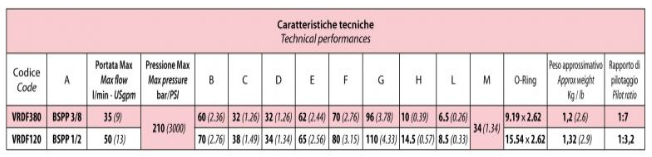

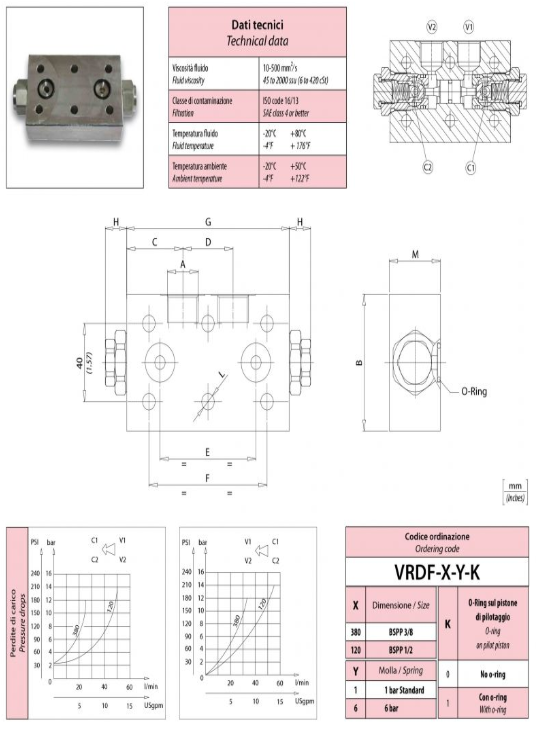

Thông số kỹ thuật van chống lún mặt bích VRDF120

Khi nào nên chọn van chống lún VRDF120?

Nên lựa chọn van chống lún mặt bích VRDF120 khi hệ thống của bạn có các yêu cầu như:

• Cần khóa xi lanh theo hai chiều.
• Cần giữ tải khi bơm thủy lực dừng.
• Hệ thống có áp suất làm việc cao.
• Cần lưu lượng dầu lên đến khoảng 50 L/phút.
• Xi lanh hoặc cụm thủy lực có kết nối phù hợp với G1/2".
• Muốn lắp van trực tiếp bằng mặt bích thay vì sử dụng đường ống dài.
• Ứng dụng yêu cầu tăng độ an toàn khi giữ tải.

Nếu hệ thống sử dụng xi lanh có tải trọng lớn hoặc có nguy cơ gây nguy hiểm khi cơ cấu tự dịch chuyển, việc sử dụng van khóa phù hợp ngay gần cơ cấu chấp hành là một giải pháp quan trọng để tăng độ an toàn.

Lưu ý khi lựa chọn và sử dụng van VRDF120

Khi lựa chọn van chống lún VRDF120, cần kiểm tra các yếu tố sau:

1. Kiểm tra kích thước cổng: VRDF120 sử dụng cổng BSPP G1/2".
2. Kiểm tra lưu lượng: Đảm bảo lưu lượng thực tế của hệ thống không vượt quá giới hạn của van.
3. Kiểm tra áp suất: Không vận hành vượt quá áp suất tối đa cho phép.
4. Kiểm tra tỷ lệ pilot: Lựa chọn đúng cấu hình pilot theo yêu cầu của xi lanh và hệ thống.
5. Kiểm tra kiểu lắp: Đảm bảo mặt bích, kích thước và vị trí lỗ lắp tương thích.
6. Sử dụng dầu sạch: Nên trang bị hệ thống lọc dầu phù hợp để bảo vệ các chi tiết bên trong van.
7. Kiểm tra O-ring: Gioăng phải được lắp đúng vị trí và không bị xước, biến dạng.
8. Xả khí hệ thống: Sau khi lắp đặt hoặc bảo dưỡng cần đảm bảo hệ thống được xả khí đúng cách.
9. Kiểm tra rò rỉ: Sau khi vận hành cần kiểm tra các vị trí kết nối và mặt bích.

Câu hỏi thường gặp

Van chống lún VRDF120 dùng để làm gì?

• VRDF120 là van chống lún hai chiều điều khiển pilot, có nhiệm vụ khóa dòng dầu và giữ xi lanh ở vị trí mong muốn, hạn chế hiện tượng lún hoặc trôi tải khi hệ thống thủy lực ngừng hoạt động.

VRDF120 sử dụng cổng kết nối kích thước bao nhiêu?

• Model VRDF120 sử dụng cổng BSPP G1/2", với lưu lượng tối đa khoảng 50 L/phút và áp suất tối đa 350 bar theo catalog Oleoweb.

VRDF120 có thể dùng cho xi lanh thủy lực hai chiều không?

• Có. VRDF120 là dòng van chống lún hai chiều điều khiển pilot, được thiết kế để khóa và điều khiển dòng dầu ở hai phía của cơ cấu chấp hành, nên phù hợp với các hệ thống sử dụng xi lanh tác động kép.
