Van chống lún modul – Giải pháp khóa tải thủy lực an toàn, chính xác

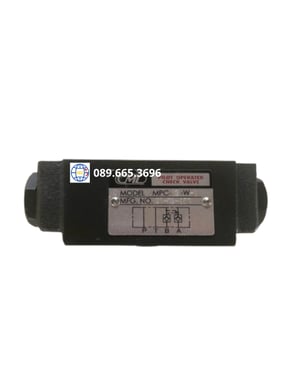

Van chống lún modul là gì?

• Van chống lún modul là loại van một chiều điều khiển bằng áp suất pilot, được chế tạo theo dạng modular/sandwich. Van thường được lắp trực tiếp trong cụm van thủy lực thay vì sử dụng đường ống và các đầu nối riêng biệt.
• Ở trạng thái bình thường, cơ cấu khóa bên trong van ngăn dòng dầu chảy ngược, qua đó giữ dầu trong khoang xi lanh. Khi hệ thống tạo áp suất pilot, cơ cấu khóa được mở để dầu có thể lưu thông và xi lanh thực hiện chuyển động.
• Đối với loại van chống lún modul hai chiều, hai cổng làm việc của xi lanh có thể được kiểm soát, phù hợp với các ứng dụng sử dụng xi lanh thủy lực tác động kép.

Vai trò của van chống lún modul trong hệ thống thủy lực

Van chống lún có vai trò quan trọng trong các hệ thống cần giữ tải và kiểm soát vị trí cơ cấu chấp hành.

Các chức năng chính gồm:

• Giữ xi lanh tại vị trí khi van điều khiển ở trạng thái trung gian.
• Hạn chế hiện tượng xi lanh tự tụt do tải trọng.
• Ngăn cơ cấu chấp hành dịch chuyển ngoài ý muốn.
• Khóa dòng dầu tại các cổng làm việc.
• Cho phép mở khóa bằng tín hiệu áp suất pilot.
• Tăng độ an toàn cho hệ thống nâng hạ và giữ tải.
• Giúp hệ thống thủy lực có kết cấu nhỏ gọn hơn.
• Thuận tiện khi kết hợp với các van điều khiển dạng module.

Đặc biệt, trong các hệ thống nâng hạ, việc sử dụng van chống lún giúp giảm nguy cơ tải trọng làm xi lanh dịch chuyển khi bơm ngừng hoạt động.

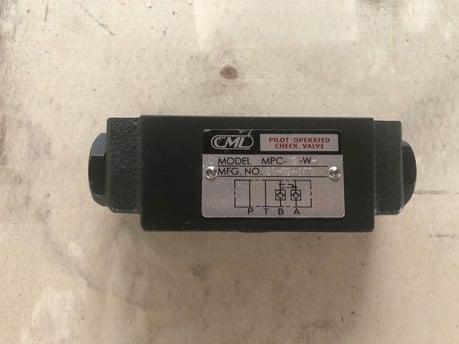

Cấu tạo van chống lún modul

Các bộ phận chính

Van chống lún modul thường bao gồm các bộ phận chính:

• Thân van module: chứa các đường dầu và cơ cấu làm việc bên trong.
• Van một chiều: thực hiện chức năng khóa dòng dầu.
• Piston pilot: nhận áp suất điều khiển để mở van.
• Lò xo: tạo lực đóng van khi không có tín hiệu pilot.
• Cơ cấu làm kín: giúp hạn chế rò rỉ dầu thủy lực.
• O-ring: làm kín giữa các bề mặt lắp ghép.
• Các cổng A, B: kết nối với đường dầu của cơ cấu chấp hành.

Tùy thiết kế và model, van có thể được cấu hình để khóa một cổng hoặc đồng thời kiểm soát cả hai cổng A và B.

Đặc điểm thiết kế

Điểm nổi bật của van chống lún modul nằm ở kết cấu dạng sandwich. Van được đặt giữa van điều khiển hướng và đế van, tạo thành một cụm van hoàn chỉnh.

Thiết kế này giúp:

• Tiết kiệm không gian lắp đặt.
• Giảm số lượng ống thủy lực.
• Giảm đầu nối và phụ kiện.
• Dễ dàng mở rộng hoặc thay đổi cấu hình hệ thống.
• Thuận tiện tháo lắp khi bảo trì.

Van module cũng giúp các nhà thiết kế hệ thống dễ dàng tích hợp chức năng khóa tải vào cụm van mà không phải bố trí thêm một van chống lún dạng đường ống bên ngoài.

Nguyên lý hoạt động của van chống lún modul

Nguyên lý hoạt động của van chống lún modul dựa trên sự kết hợp giữa van một chiều và điều khiển pilot.

Khi hệ thống ở trạng thái dừng

Khi không có tín hiệu pilot phù hợp, cơ cấu van một chiều đóng lại dưới tác động của lò xo và áp suất dầu.

Dòng dầu bị khóa tại cổng làm việc, giúp giữ dầu trong khoang xi lanh. Nhờ đó, piston hạn chế bị dịch chuyển do tải trọng tác động.

Khi xi lanh cần chuyển động

Khi van điều khiển hướng cấp dầu cho xi lanh, áp suất tại một phía tạo ra tín hiệu pilot.

Áp suất pilot tác động lên piston pilot, làm mở cơ cấu khóa tương ứng. Dầu từ khoang đối diện của xi lanh có thể thoát ra ngoài, cho phép piston di chuyển.

Khi van điều khiển trở về trạng thái khóa, áp suất pilot giảm xuống. Cơ cấu van đóng lại và tiếp tục giữ dầu, giúp xi lanh duy trì vị trí.

Đối với loại van chống lún modul hai chiều, nguyên lý này được thực hiện ở cả hai phía của cơ cấu chấp hành.

Ưu điểm của van chống lún modul

Ưu điểm nổi bật

• Áp suất làm việc cao: Van có áp suất tối đa 35 MPa tương đương 350 bar, đáp ứng yêu cầu của nhiều hệ thống thủy lực công nghiệp áp suất cao.
• Lưu lượng 40 L/phút phù hợp với nhiều hệ thống thủy lực có lưu lượng trung bình và các cơ cấu xi lanh cần tốc độ làm việc ổn định.
• Thiết kế module nhỏ gọn: Van được lắp dạng sandwich nên không cần bố trí thêm nhiều đường ống bên ngoài, giúp cụm van có thiết kế gọn hơn.
• Khả năng khóa tải: Van giúp giữ dầu trong khoang xi lanh và hạn chế hiện tượng tụt tải, trôi tải khi hệ thống ngừng cấp dầu.
• Điều khiển bằng pilot: Cơ cấu pilot cho phép van tự động mở khi hệ thống tạo tín hiệu điều khiển phù hợp, giúp quá trình vận hành xi lanh thuận tiện.
• Dễ tích hợp: Van có thể kết hợp với các van điều khiển hướng và đế van có chuẩn lắp tương thích để tạo thành cụm điều khiển thủy lực hoàn chỉnh.

Nhược điểm

• Phải lựa chọn đúng chuẩn mặt lắp module.
• Cần kiểm tra chính xác sơ đồ kết nối trước khi lắp đặt.
• Dầu thủy lực bẩn có thể ảnh hưởng đến khả năng đóng kín của van.
• Cần lựa chọn đúng lưu lượng để tránh tổn thất áp suất.
• Khi thay thế phải xác định đúng kích thước và cấu hình van.

Ứng dụng của van chống lún modul

Van chống lún modul được sử dụng trong nhiều thiết bị và hệ thống thủy lực cần giữ tải hoặc cố định vị trí cơ cấu chấp hành.

Một số ứng dụng phổ biến:

• Máy ép thủy lực.
• Máy nâng thủy lực.
• Bàn nâng.
• Cơ cấu nâng hạ bằng xi lanh.
• Máy gia công cơ khí.
• Hệ thống kẹp và định vị.
• Thiết bị công nghiệp tự động.
• Máy móc xây dựng.
• Hệ thống giữ tải.
• Các cụm van thủy lực dạng module.

Van đặc biệt hữu ích đối với các ứng dụng mà việc xi lanh tự tụt hoặc dịch chuyển khi hệ thống dừng có thể gây ảnh hưởng đến năng suất hoặc an toàn vận hành.

Khi nào nên chọn van chống lún modul?

Nên sử dụng van chống lún modul khi hệ thống có các yêu cầu:

• Cần giữ xi lanh không bị tụt tải.
• Cần khóa cơ cấu chấp hành khi dừng hệ thống.
• Sử dụng cụm van thủy lực dạng module.
• Muốn giảm đường ống và đầu nối.
• Cần thiết kế hệ thống nhỏ gọn.
• Hệ thống làm việc ở áp suất lên tới 35 MPa.
• Lưu lượng yêu cầu không vượt quá 40 L/phút.
• Cần giải pháp khóa tải điều khiển bằng pilot.

Đặc biệt, nếu hệ thống sử dụng xi lanh tác động kép và yêu cầu khóa cả hai chiều, nên lựa chọn đúng van chống lún 2 chiều dạng module có cấu hình phù hợp với sơ đồ thủy lực.

Lưu ý khi lựa chọn và sử dụng van chống lún modul

Để van hoạt động ổn định, cần lưu ý:

1. Kiểm tra áp suất: không để áp suất hệ thống vượt quá 35 MPa nếu đây là giới hạn của model đang sử dụng.
2. Kiểm tra lưu lượng: lưu lượng qua van không nên vượt quá 40 L/phút.
3. Xác định đúng chuẩn module: kiểm tra kích thước mặt lắp trước khi mua.
4. Kiểm tra cấu hình van: xác định van khóa một chiều hay hai chiều.
5. Lắp đúng vị trí: tuân thủ sơ đồ mạch thủy lực của nhà sản xuất.
6. Sử dụng dầu thủy lực sạch: hạn chế tạp chất xâm nhập vào bên trong van.
7. Kiểm tra gioăng O-ring: gioăng phải đúng kích thước và không bị biến dạng.
8. Kiểm tra đường pilot: đảm bảo tín hiệu pilot đủ để mở van khi xi lanh cần chuyển động.
9. Kiểm tra rò rỉ: nếu xi lanh bị tụt tải bất thường, cần kiểm tra van và toàn bộ mạch thủy lực.

Câu hỏi thường gặp

Van chống lún modul có tác dụng gì?

• Van chống lún modul có tác dụng khóa dòng dầu và giữ vị trí xi lanh, hạn chế hiện tượng tụt tải hoặc chuyển động ngoài ý muốn khi hệ thống thủy lực dừng.

Van chống lún modul áp suất 35 MPa có lưu lượng bao nhiêu?

• Model được đề cập có áp suất tối đa 35 MPa (350 bar) và lưu lượng tối đa 40 L/phút. Khi lựa chọn sản phẩm thực tế cần kiểm tra đúng mã van để xác nhận toàn bộ thông số kỹ thuật.

Van chống lún modul lắp ở đâu trong hệ thống thủy lực?

• Van thường được lắp theo dạng sandwich/module, giữa van điều khiển hướng và đế van có chuẩn tương thích. Cách lắp này giúp tích hợp chức năng chống lún trực tiếp vào cụm van và giảm nhu cầu sử dụng đường ống bên ngoài.
