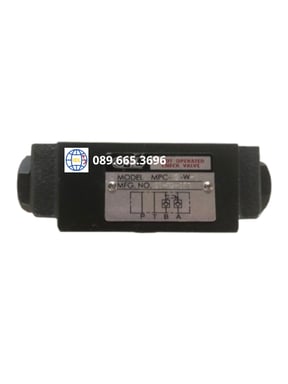

Van chống lún MPC-02-W – Van Một Chiều Điều Khiển Pilot, Chống Tụt Tải, Giữ Vị Trí Xi Lanh Ổn Định

Van chống lún MPC-02-W là gì?

Van chống lún MPC-02-W là dòng van một chiều điều khiển pilot dạng module (Modular Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để ngăn dòng dầu chảy ngược, hạn chế hiện tượng tụt tải và giữ ổn định vị trí của xi lanh hoặc cơ cấu chấp hành.

MPC-02-W thuộc dòng van MPC, được thiết kế theo dạng sandwich plate/module, với kích thước NG6, CETOP 3, ISO 4401-03, NFPA-D03/DIN 24340. Cấu hình W cho phép van thực hiện chức năng kiểm tra và điều khiển pilot trên cả hai cổng A và B.

Model MPC-02-W nổi bật với:

• Chức năng chống lún, chống tụt tải
• Thiết kế van một chiều điều khiển pilot
• Dạng van module lắp chồng
• Tác động trên cả hai đường A và B
• Khả năng giữ vị trí xi lanh ổn định
• Cho phép mở dòng dầu ngược bằng áp suất pilot
• Thiết kế nhỏ gọn
• Phù hợp với nhiều hệ thống thủy lực công nghiệp

Vai trò của van chống lún một chiều trong hệ thống thủy lực

Van chống lún một chiều có nhiệm vụ kiểm soát dòng dầu và hạn chế chuyển động ngoài ý muốn của cơ cấu chấp hành.

Các chức năng chính của MPC-02-W gồm:

• Ngăn dầu chảy ngược ngoài ý muốn
• Giữ tải khi hệ thống dừng hoạt động
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Cho phép điều khiển dòng dầu ngược bằng áp suất pilot
• Hỗ trợ tăng độ ổn định của hệ thống
• Hạn chế chuyển động ngoài ý muốn do rò rỉ trong mạch

MPC-02-W đặc biệt phù hợp với các mạch thủy lực sử dụng xi lanh hai chiều cần khóa và giữ tải ở cả hai phía. Nhà sản xuất Seven Ocean cũng mô tả dòng MPC có chức năng van một chiều kép trên cổng A và B, giúp hạn chế chuyển động ngoài ý muốn của xi lanh do rò rỉ trong mạch.

Cấu tạo van MPC-02-W

Các bộ phận chính

Van chống lún MPC-02-W được cấu tạo từ các bộ phận chính như:

• Thân van module
• Cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Cổng dầu A
• Cổng dầu B
• Các đường dầu pilot
• Đường dẫn dầu bên trong
• Bề mặt lắp ghép dạng module
• Gioăng làm kín

Thiết kế dạng module giúp van có thể được lắp chồng cùng các loại van thủy lực khác trên cùng hệ thống, giảm nhu cầu sử dụng đường ống bên ngoài và giúp cụm van gọn hơn.

Đặc điểm thiết kế

• Thiết kế Modular Pilot Operated Check Valve
• Kích thước danh nghĩa NG6
• Tiêu chuẩn CETOP 3
• Tiêu chuẩn ISO 4401-03
• Tiêu chuẩn NFPA-D03/DIN 24340
• Cấu hình W tác động trên cả A và B
• Thiết kế dạng sandwich plate
• Điều khiển mở van bằng áp suất pilot
• Có tùy chọn áp suất mở lò xo khác nhau

Theo tài liệu kỹ thuật, MPC-02-W có thể sử dụng cấu hình áp suất mở lò xo 2 bar hoặc 5 bar, tùy mã lựa chọn.

Nguyên lý hoạt động

MPC-02-W hoạt động dựa trên sự kết hợp giữa van một chiều và cơ cấu điều khiển pilot.

Ở chiều dòng dầu được phép đi qua, dầu có thể lưu thông qua van. Khi dòng dầu có xu hướng chảy ngược, cơ cấu van một chiều đóng lại để giữ dầu và hạn chế chuyển động của xi lanh.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van một chiều.
• Van được mở theo yêu cầu của mạch.
• Dòng dầu có thể chảy theo chiều ngược lại.
• Xi lanh có thể di chuyển theo lệnh điều khiển.
• Khi áp suất pilot mất đi, van trở về trạng thái khóa.

Đối với MPC-02-W, cơ cấu van tác động trên cả hai đường A và B. Khi có áp suất trên một đường làm việc, cơ cấu pilot có thể hỗ trợ mở van trên đường còn lại để tạo điều kiện cho xi lanh chuyển động theo yêu cầu của hệ thống.

Ưu điểm của van chống lún MPC-02-W

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp hạn chế hiện tượng xi lanh di chuyển ngoài ý muốn khi hệ thống dừng.
• Giữ vị trí ổn định: Hỗ trợ khóa cơ cấu chấp hành tại vị trí yêu cầu.
• Điều khiển bằng pilot: Cho phép chủ động mở van khi cần điều khiển chuyển động.
• Khóa hai chiều: Cấu hình W tác động trên cả cổng A và B.
• Thiết kế dạng module: Dễ dàng lắp đặt trong cụm van thủy lực dạng sandwich.
• Kích thước nhỏ gọn: Phù hợp với những hệ thống cần tiết kiệm không gian lắp đặt.
• Khả năng làm việc với lưu lượng phù hợp: Các tài liệu kỹ thuật công bố MPC-02 có lưu lượng tối đa khoảng 50–60 L/min tùy phiên bản/nhà sản xuất.

Nhược điểm

• Cần áp suất pilot phù hợp để mở van.
• Phải lắp đặt đúng vị trí và đúng sơ đồ thủy lực.
• Cần sử dụng đúng tiêu chuẩn đế van.
• Dầu thủy lực cần được giữ sạch để hạn chế kẹt cơ cấu bên trong.
• Phải lựa chọn đúng áp suất và lưu lượng theo yêu cầu thực tế.
• Cần kiểm tra khả năng tương thích giữa van và các module lắp kèm.

Ứng dụng của van MPC-02-W

Van chống lún MPC-02-W được sử dụng trong các hệ thống thủy lực cần giữ tải, khóa vị trí và kiểm soát chuyển động của xi lanh.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Cơ cấu điều khiển xi lanh
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp
• Cụm van thủy lực dạng module
• Các cơ cấu cần chống tụt và giữ vị trí hai chiều

MPC-02-W phù hợp với những ứng dụng yêu cầu kiểm soát chuyển động của xi lanh và hạn chế hiện tượng dịch chuyển ngoài ý muốn do rò rỉ trong mạch thủy lực.

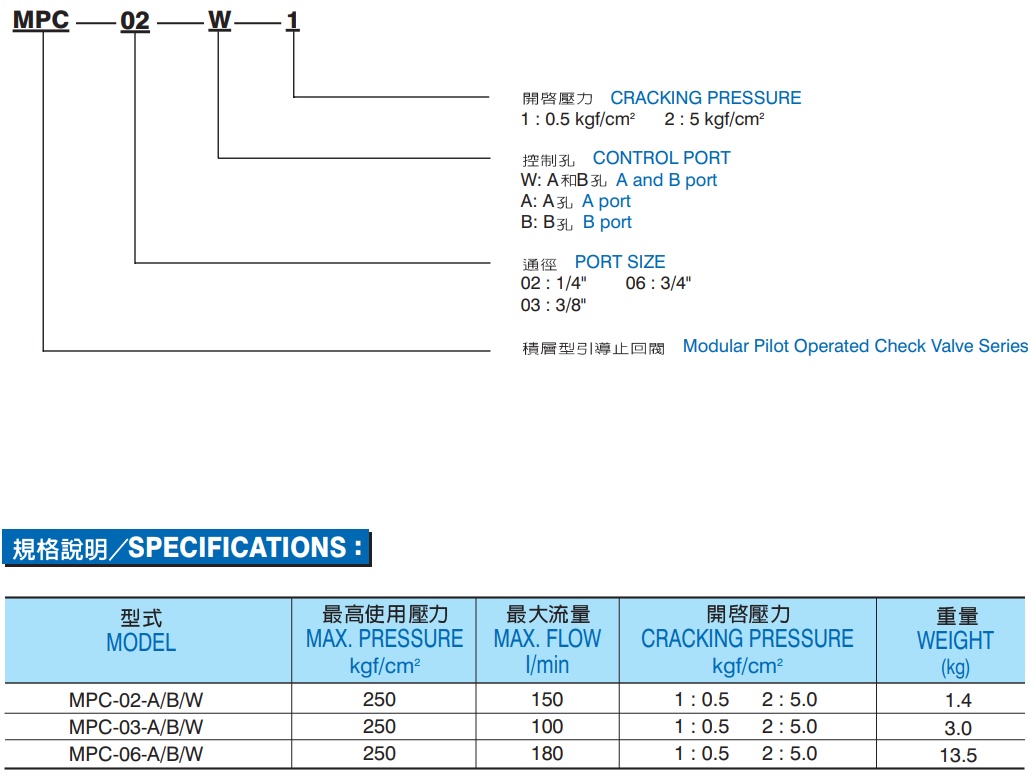

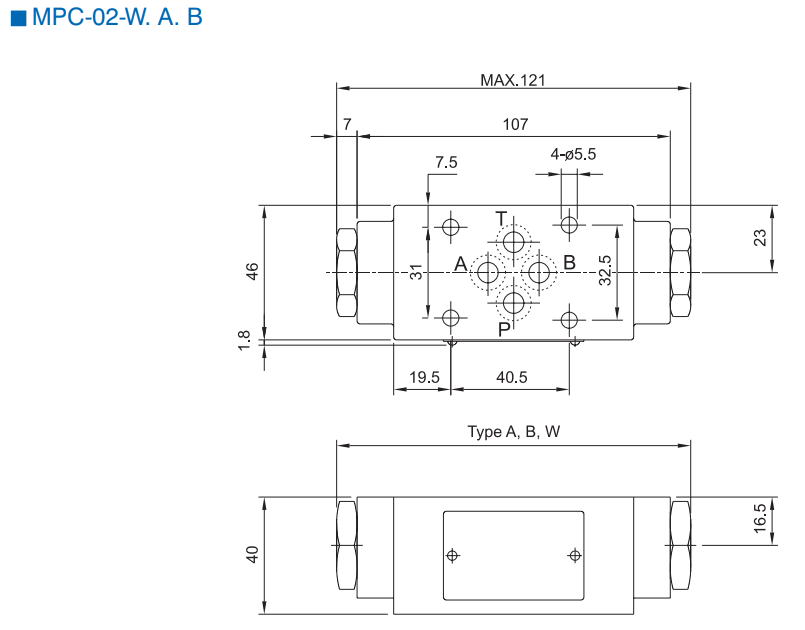

Thông số kỹ thuật

Khi nào nên chọn MPC-02-W?

Van chống lún MPC-02-W là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ cơ cấu chấp hành tại một vị trí
• Cần khóa xi lanh ở cả hai chiều
• Muốn điều khiển mở van bằng áp suất pilot
• Sử dụng hệ thống van module
• Sử dụng tiêu chuẩn CETOP 3/NG6
• Có cơ cấu nâng hạ
• Sử dụng trong máy ép hoặc máy dập
• Cần giải pháp van chống lún nhỏ gọn
• Cần giảm đường ống và tiết kiệm không gian lắp đặt

Lưu ý khi lựa chọn và sử dụng

Để van MPC-02-W hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng vị trí theo sơ đồ thủy lực.
• Kiểm tra chính xác các cổng A, B, P và T.
• Đảm bảo đế van tương thích với chuẩn NG6/CETOP 3.
• Kiểm tra áp suất pilot cần thiết để mở van.
• Xác định đúng áp suất và lưu lượng làm việc.
• Không vận hành vượt quá giới hạn cho phép.
• Sử dụng dầu thủy lực sạch và hệ thống lọc phù hợp.
• Kiểm tra bề mặt lắp ghép trước khi lắp đặt.
• Kiểm tra định kỳ các vị trí kết nối và tình trạng hoạt động của van.
• Khi xuất hiện hiện tượng tụt tải hoặc xi lanh chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi tháo van để đảm bảo an toàn khi bảo trì.

Câu hỏi thường gặp

Van chống lún MPC-02-W dùng để làm gì?

• MPC-02-W được sử dụng để ngăn dòng dầu chảy ngược, giữ tải và hạn chế hiện tượng xi lanh bị tụt hoặc chuyển động ngoài ý muốn trong hệ thống thủy lực.

MPC-02-W có thể khóa xi lanh theo cả hai chiều không?

• Có. Cấu hình W được thiết kế để tác động trên cả hai cổng A và B, phù hợp với các hệ thống cần kiểm soát và giữ xi lanh theo hai chiều.

Van MPC-02-W phù hợp với hệ thống nào?

• MPC-02-W phù hợp với các hệ thống thủy lực sử dụng van module NG6/CETOP 3, đặc biệt là máy ép, máy nâng hạ, máy dập, thiết bị công nghiệp và các cơ cấu xi lanh cần chống tụt, giữ tải và duy trì vị trí.
