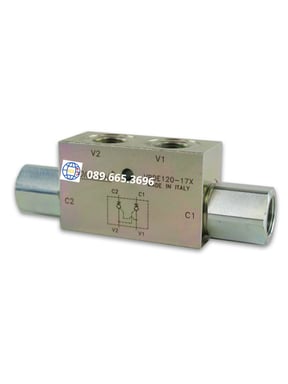

Van VRDE380 chống lún 3/8" – Van khóa thủy lực 2 chiều, giữ tải ổn định và an toàn

Van VRDE380 chống lún 3/8" là gì?

• Van VRDE380 chống lún 3/8" là dòng van chống lún hai chiều điều khiển pilot, được sử dụng trong hệ thống thủy lực để khóa và giữ xi lanh tác động kép tại vị trí mong muốn. Van thuộc dòng VRDE của Oleoweb – Italy, có thiết kế lắp trên đường ống và phù hợp với các hệ thống yêu cầu kiểm soát chuyển động, chống trôi và giữ tải.
• VRDE380 sử dụng ren BSPP G3/8", lưu lượng tối đa khoảng 35 L/phút và tỷ lệ pilot 1:4. Tài liệu kỹ thuật của Oleoweb ghi nhận áp suất tối đa của VRDE380 là 320 bar; một số catalog thương mại cập nhật dòng VRDE ở mức 350 bar, do đó cần đối chiếu đúng phiên bản khi lựa chọn sản phẩm.
• Với thiết kế van khóa hai chiều, VRDE380 thường được sử dụng cho máy ép, máy nâng hạ, thiết bị công nghiệp, máy công trình và các cơ cấu sử dụng xi lanh thủy lực tác động kép.

Vai trò của van chống lún VRDE380 trong hệ thống thủy lực

Trong hệ thống thủy lực, tải trọng có thể khiến xi lanh bị tụt hoặc trôi khi bơm ngừng hoạt động. Van VRDE380 chống lún có nhiệm vụ khóa dầu trong các khoang của xi lanh, giúp hạn chế chuyển động ngoài ý muốn.

Các chức năng chính của van gồm:

• Chống lún: Hạn chế xi lanh tự tụt dưới tác động của tải.
• Giữ tải: Duy trì tải ở vị trí mong muốn khi hệ thống dừng.
• Khóa hai chiều: Khóa dầu ở cả hai phía của xi lanh.
• Chống trôi: Hạn chế sự dịch chuyển ngoài ý muốn của cơ cấu chấp hành.
• Tăng độ an toàn: Đặc biệt quan trọng đối với các cơ cấu nâng hạ.
• Kiểm soát chuyển động: Cho phép mở dòng dầu thông qua áp suất pilot khi hệ thống vận hành.

Dòng VRDE được Oleoweb mô tả là double acting pilot check valves, được sử dụng để khóa xi lanh tác động kép.

Cấu tạo của van VRDE380 chống lún 3/8"

Các bộ phận chính

Van VRDE380 được cấu tạo dạng van khóa thủy lực hai chiều, gồm các thành phần chính:

• Thân van bằng kim loại.
• Hai cơ cấu van một chiều.
• Piston điều khiển pilot.
• Lò xo hồi vị.
• Các đường dầu chính V1 và V2.
• Các đường dầu kết nối C1 và C2.
• Đường dẫn dầu pilot.
• Các chi tiết làm kín.
• Hai cổng ren BSPP G3/8".

Các cơ cấu bên trong được bố trí để van có thể khóa dầu ở hai phía của xi lanh và mở dòng khi nhận được áp suất điều khiển pilot phù hợp.

Đặc điểm thiết kế

Điểm nổi bật của VRDE380 là thiết kế van chống lún hai chiều lắp trên đường ống, giúp dễ dàng tích hợp vào mạch thủy lực.

Model VRDE380 có kích thước kết nối BSPP G3/8", lưu lượng tối đa 35 L/phút, tỷ lệ pilot 1:4 và trọng lượng khoảng 0,60 kg. Theo catalog Oleoweb, kích thước tổng thể L của van khoảng 106–108 mm, tùy phiên bản catalog.

Thiết kế nhỏ gọn giúp VRDE380 phù hợp với những hệ thống cần van khóa thủy lực nhưng không có nhiều không gian lắp đặt.

Nguyên lý hoạt động của van chống lún VRDE380

VRDE380 hoạt động theo nguyên lý van một chiều điều khiển pilot kép.

Khi hệ thống không có áp suất pilot, hai cơ cấu khóa bên trong van đóng lại, giữ dầu trong hai khoang của xi lanh. Nhờ đó, xi lanh được khóa tại vị trí hiện tại và hạn chế hiện tượng tụt hoặc trôi tải.

Khi hệ thống cần xi lanh chuyển động, áp suất pilot tác động lên piston điều khiển. Piston sẽ tác động lên cơ cấu khóa tương ứng, mở đường dầu để dầu thủy lực lưu thông.

Có thể hiểu đơn giản:

Không có áp suất pilot → van đóng → dầu bị khóa → xi lanh giữ vị trí.

Có áp suất pilot → van mở → dầu lưu thông → xi lanh chuyển động.

Nhờ cơ chế pilot kép, VRDE380 có thể kiểm soát dòng dầu ở hai phía của xi lanh tác động kép.

Ưu điểm của van VRDE380 chống lún 3/8"

Ưu điểm nổi bật

• Khóa thủy lực hai chiều, phù hợp với xi lanh tác động kép.
• Kết nối BSPP G3/8".
• Lưu lượng tối đa khoảng 35 L/phút.
• Tỷ lệ pilot 1:4.
• Áp suất làm việc cao, khoảng 320 bar theo catalog Oleoweb; một số phiên bản/catalog ghi 350 bar.
• Thiết kế nhỏ gọn, trọng lượng khoảng 0,60 kg.
• Giúp hạn chế hiện tượng lún, trôi và tụt tải.
• Có thể lắp trên đường ống thủy lực.
• Phù hợp với nhiều loại máy móc công nghiệp và thiết bị thủy lực.
• Cấu tạo van pilot kép giúp kiểm soát hai khoang xi lanh.

Nhược điểm

Bên cạnh những ưu điểm, khi sử dụng VRDE380 cần lưu ý:

• Phải lựa chọn đúng kích thước ren G3/8".
• Cần đảm bảo áp suất pilot phù hợp để van mở chính xác.
• Dầu thủy lực nhiễm bẩn có thể ảnh hưởng đến hoạt động của các chi tiết bên trong.
• Không nên vận hành vượt quá áp suất và lưu lượng cho phép.
• Cần kiểm tra đúng phiên bản áp suất tối đa khi thay thế van.
• Việc đấu nhầm các cổng V1, V2, C1 và C2 có thể làm van hoạt động không đúng nguyên lý.

Ứng dụng của van chống lún VRDE380

Van VRDE380 chống lún 3/8" được sử dụng trong nhiều hệ thống thủy lực cần khóa và giữ xi lanh tác động kép.

Một số ứng dụng phổ biến:

• Máy ép thủy lực.
• Máy nâng hạ.
• Thiết bị nâng công nghiệp.
• Máy công trình.
• Xe cẩu và thiết bị chuyên dụng.
• Cơ cấu chân chống thủy lực.
• Máy móc sản xuất.
• Hệ thống kẹp và định vị bằng xi lanh.
• Cơ cấu nâng sàn.
• Hệ thống cần giữ tải khi bơm dừng.
• Các mạch thủy lực yêu cầu chống lún và chống trôi xi lanh.

VRDE380 đặc biệt phù hợp với các hệ thống có yêu cầu khóa hai chiều nhưng lưu lượng ở mức vừa phải, tối đa khoảng 35 L/phút.

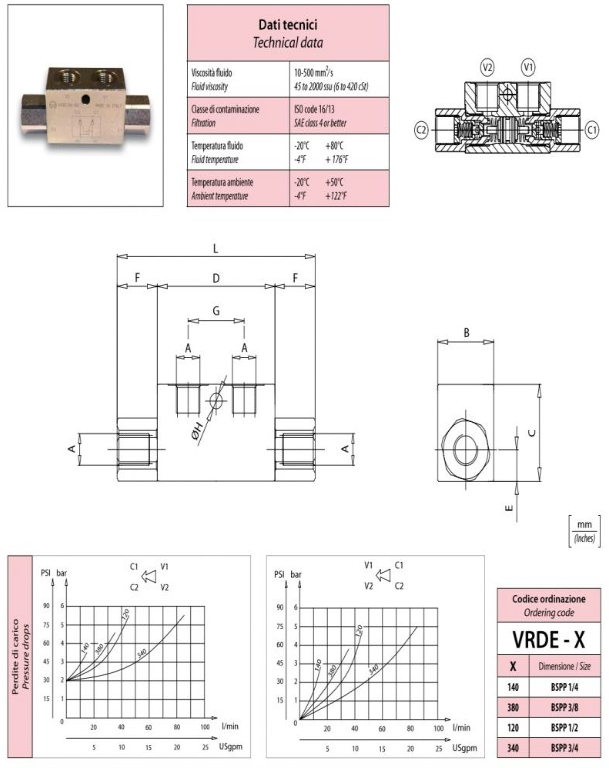

Thông số kỹ thuật van VRDE380 chống lún 3/8"

Khi nào nên chọn van chống lún VRDE380?

Nên lựa chọn VRDE380 khi hệ thống thủy lực có các yêu cầu:

• Cần khóa xi lanh hai chiều.
• Cần giữ tải khi bơm ngừng hoạt động.
• Cần hạn chế xi lanh tự tụt hoặc trôi.
• Lưu lượng hệ thống không vượt quá khoảng 35 L/phút.
• Hệ thống sử dụng kết nối BSPP G3/8".
• Cần van khóa pilot nhỏ gọn.
• Cần kiểm soát chuyển động của xi lanh tác động kép.
• Không gian lắp đặt hạn chế và cần một loại van có kích thước tương đối nhỏ.

So với VRDE120 sử dụng G1/2", VRDE380 sử dụng G3/8" và có lưu lượng nhỏ hơn, phù hợp hơn với những mạch thủy lực có lưu lượng khoảng 35 L/phút trở xuống.

Lưu ý khi lựa chọn và sử dụng van VRDE380

Để van VRDE380 chống lún 3/8" hoạt động ổn định, cần chú ý:

1. Kiểm tra kích thước ren: VRDE380 sử dụng BSPP G3/8".
2. Kiểm tra lưu lượng: Không để lưu lượng vượt quá giới hạn khoảng 35 L/phút.
3. Kiểm tra áp suất: Xác nhận đúng giới hạn áp suất theo catalog của phiên bản đang sử dụng.
4. Kiểm tra tỷ lệ pilot: VRDE380 có tỷ lệ pilot 1:4.
5. Đấu nối đúng cổng: Kiểm tra các cổng V1, V2, C1 và C2 trước khi vận hành.
6. Sử dụng dầu thủy lực phù hợp: Catalog khuyến nghị dầu khoáng theo ISO 6743/4 hoặc DIN 51524.
7. Lọc dầu: Nên sử dụng bộ lọc khoảng 15 µm để hạn chế tạp chất đi vào van.
8. Kiểm tra rò rỉ: Sau khi lắp đặt cần kiểm tra toàn bộ các vị trí kết nối.
9. Không tự ý thay đổi cấu tạo: Khi van hoạt động bất thường nên kiểm tra bởi kỹ thuật viên thủy lực.
10. Đối chiếu model: Không nhầm VRDE380 với VRDE120, VRDE140 hoặc các dòng van chống lún khác.

Câu hỏi thường gặp

Van VRDE380 chống lún dùng để làm gì?

• VRDE380 được sử dụng để khóa và giữ xi lanh thủy lực tác động kép, giúp hạn chế hiện tượng xi lanh tự lún, trôi hoặc dịch chuyển khi hệ thống ngừng cấp áp suất.

Van VRDE380 sử dụng ren bao nhiêu?

• VRDE380 sử dụng ren BSPP G3/8", lưu lượng tối đa khoảng 35 L/phút và tỷ lệ pilot 1:4.

Áp suất tối đa của van VRDE380 là bao nhiêu?

• Theo catalog Oleoweb, VRDE380 có áp suất tối đa 320 bar. Một số catalog thương mại cập nhật dòng VRDE ghi mức 350 bar, vì vậy khi lắp đặt thực tế cần kiểm tra đúng tài liệu của phiên bản van đang sử dụng.
