Van Thủy Lực VBPDE-G3/8-FL – Van Chống Lún Kép Mặt Bích, Giữ Tải Ổn Định, Hoạt Động Tin Cậy

Van thủy lực VBPDE-G3/8-FL là gì?

Van thủy lực VBPDE-G3/8-FL là dòng van chống lún hai chiều điều khiển pilot (Double Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để khóa dòng dầu và giữ cố định vị trí của cơ cấu chấp hành khi hệ thống dừng hoặc không có áp suất điều khiển.

Model VBPDE-G3/8-FL có thiết kế dạng van kép, sử dụng kết nối G3/8 và kiểu lắp đặt mặt bích (flangeable). Van được thiết kế để kiểm soát đồng thời hai đường dầu của cơ cấu chấp hành, đặc biệt phù hợp với xi lanh hoặc mô tơ thủy lực cần khóa chuyển động theo cả hai hướng.

VBPDE-G3/8-FL nổi bật với:

• Thiết kế van chống lún hai chiều
• Cơ cấu Double Pilot Operated Check Valve
• Kết nối G3/8
• Thiết kế lắp mặt bích
• Khả năng khóa dòng dầu ở hai đường làm việc
• Chống tụt tải và hạn chế chuyển động ngoài ý muốn
• Điều khiển mở van bằng áp suất pilot
• Lưu lượng tối đa khoảng 30 L/min
• Áp suất làm việc tối đa lên đến 350 bar
• Kết cấu chắc chắn, phù hợp với hệ thống thủy lực công nghiệp

Vai trò của van chống lún hai chiều trong hệ thống thủy lực

Van chống lún hai chiều có nhiệm vụ khóa dòng dầu trong các khoang làm việc của cơ cấu chấp hành, giúp duy trì vị trí khi hệ thống không có tín hiệu điều khiển.

Các chức năng chính của van gồm:

• Ngăn dòng dầu chảy ngược ngoài ý muốn
• Khóa hai đường dầu của cơ cấu chấp hành
• Giữ tải khi hệ thống dừng hoạt động
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Cho phép mở dòng dầu bằng áp suất pilot
• Kiểm soát chuyển động theo cả hai hướng
• Tăng độ ổn định và an toàn cho hệ thống thủy lực

VBPDE-G3/8-FL đặc biệt phù hợp với các cơ cấu cần được khóa ở trạng thái tĩnh dưới tải. Tài liệu kỹ thuật mô tả dòng VBPDE-FL là Double Pilot Check Valve, trong đó dòng dầu được khóa tại các khoang C1 và C2 khi không có áp suất điều khiển phù hợp tại V1 và V2.

Cấu tạo van VBPDE-G3/8-FL

Các bộ phận chính

Van VBPDE-G3/8-FL được cấu tạo từ các bộ phận chính như:

• Thân van
• Hai cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Các cổng dầu chính C1, C2
• Các cổng điều khiển pilot V1, V2
• Đường dẫn dầu bên trong
• Cụm kết nối G3/8
• Các chi tiết làm kín

Thiết kế hai chiều giúp van kiểm soát hai đường dầu của cơ cấu chấp hành, trong khi áp suất pilot được sử dụng để mở cơ cấu khóa khi hệ thống cần thực hiện chuyển động.

Đặc điểm thiết kế

• Thiết kế Double Pilot Operated Check Valve
• Dạng van kép
• Kết nối G3/8
• Lắp đặt dạng mặt bích
• Tỷ lệ pilot 7,1:1
• Áp suất mở khoảng 3,5 bar
• Thiết kế nhỏ gọn và chắc chắn
• Phù hợp với hệ thống thủy lực áp suất cao

Nguyên lý hoạt động

VBPDE-G3/8-FL hoạt động dựa trên sự kết hợp giữa dòng dầu chính và áp suất pilot.

Ở trạng thái bình thường, các cơ cấu van bên trong khóa dòng dầu tại các đường làm việc. Nhờ đó, dầu được giữ trong cơ cấu chấp hành và hạn chế chuyển động ngoài ý muốn.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van tương ứng.
• Cơ cấu khóa được mở.
• Dòng dầu có thể lưu thông qua đường làm việc.
• Cơ cấu chấp hành thực hiện chuyển động theo yêu cầu.
• Khi áp suất pilot mất đi, van trở lại trạng thái khóa.

Với thiết kế van kép, VBPDE-G3/8-FL có khả năng kiểm soát hai đường dầu và khóa chuyển động của cơ cấu chấp hành theo cả hai hướng. Đây là đặc điểm quan trọng đối với các hệ thống cần giữ tải và duy trì vị trí ổn định.

Ưu điểm của van thủy lực VBPDE-G3/8-FL

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp hạn chế hiện tượng tải hoặc cơ cấu chấp hành chuyển động ngoài ý muốn.
• Khóa hai chiều: Có khả năng kiểm soát và khóa hai đường dầu của cơ cấu chấp hành.
• Giữ vị trí ổn định: Hỗ trợ duy trì vị trí của xi lanh hoặc mô tơ thủy lực khi hệ thống dừng.
• Điều khiển bằng pilot: Cho phép mở van chủ động khi hệ thống yêu cầu cơ cấu chấp hành chuyển động.
• Áp suất làm việc cao: Dòng VBPDE-G3/8-FL có áp suất tối đa được công bố lên đến 350 bar.
• Lưu lượng 30 L/min: Phù hợp với nhiều mạch thủy lực có yêu cầu lưu lượng vừa phải.
• Kết nối G3/8: Thuận tiện khi tích hợp vào hệ thống có kích thước kết nối tương ứng.
• Thiết kế mặt bích: Hỗ trợ lắp đặt trực tiếp vào các cụm hoặc cơ cấu thủy lực phù hợp.

Nhược điểm

• Cần áp suất pilot phù hợp để mở cơ cấu khóa.
• Phải lắp đặt đúng cổng và đúng sơ đồ thủy lực.
• Cần kiểm tra chính xác kích thước kết nối G3/8.
• Yêu cầu dầu thủy lực sạch để hạn chế ảnh hưởng đến các cơ cấu bên trong.
• Cần lựa chọn đúng áp suất và lưu lượng theo yêu cầu thực tế của hệ thống.
• Việc lắp đặt và bảo trì cần được thực hiện khi hệ thống đã xả hết áp suất.

Ứng dụng của van VBPDE-G3/8-FL

Van thủy lực VBPDE-G3/8-FL được sử dụng trong các hệ thống cần khóa chuyển động, giữ tải và kiểm soát hai đường dầu của cơ cấu chấp hành.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Xi lanh thủy lực hai chiều
• Mô tơ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Hệ thống thủy lực công nghiệp
• Các cơ cấu cần khóa chuyển động theo hai hướng

Với thiết kế dạng mặt bích, VBPDE-G3/8-FL đặc biệt phù hợp với những hệ thống cần lắp van trực tiếp trên cụm cơ cấu thủy lực và yêu cầu khả năng khóa chuyển động ổn định.

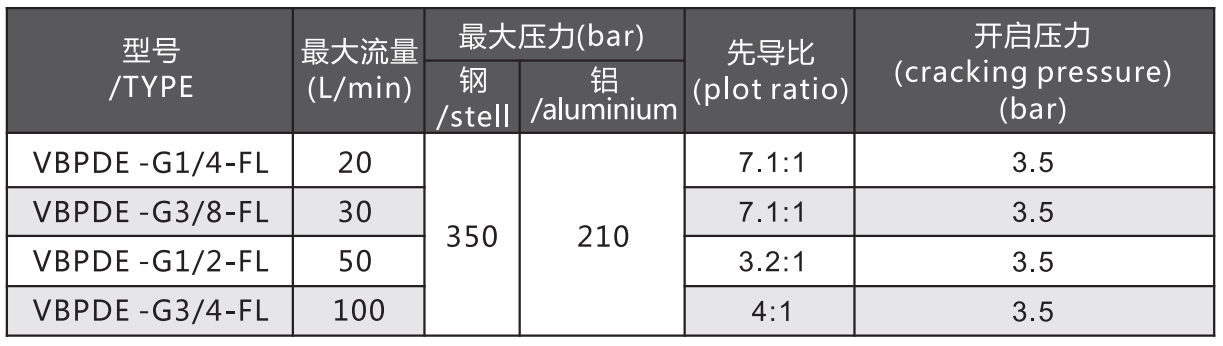

Thông số kỹ thuật

Khi nào nên chọn VBPDE-G3/8-FL?

Van VBPDE-G3/8-FL là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho cơ cấu chấp hành
• Cần khóa xi lanh theo hai chiều
• Cần giữ tải khi hệ thống dừng
• Sử dụng xi lanh hoặc mô tơ thủy lực
• Cần kiểm soát hai đường dầu
• Muốn điều khiển mở van bằng áp suất pilot
• Sử dụng kết nối G3/8
• Cần thiết kế lắp đặt dạng mặt bích
• Làm việc ở áp suất thủy lực cao
• Yêu cầu thiết bị có kết cấu chắc chắn và hoạt động ổn định

Lưu ý khi lựa chọn và sử dụng

Để van VBPDE-G3/8-FL hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng vị trí và đúng sơ đồ thủy lực.
• Xác định chính xác các cổng C1, C2, V1 và V2.
• Kiểm tra kích thước kết nối G3/8 trước khi lắp đặt.
• Đảm bảo áp suất pilot đáp ứng yêu cầu mở van.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Không vận hành vượt quá áp suất tối đa cho phép.
• Sử dụng dầu thủy lực sạch và phù hợp.
• Đảm bảo hệ thống lọc dầu hoạt động tốt.
• Kiểm tra các vị trí kết nối và làm kín định kỳ.
• Khi xuất hiện hiện tượng tụt tải hoặc chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi tháo van hoặc thực hiện bảo trì.

Câu hỏi thường gặp

Van VBPDE-G3/8-FL dùng để làm gì?

• VBPDE-G3/8-FL được sử dụng để khóa dòng dầu, chống tụt tải và giữ vị trí của xi lanh hoặc cơ cấu chấp hành trong hệ thống thủy lực.

VBPDE-G3/8-FL là van đơn hay van kép?

• VBPDE-G3/8-FL là van chống lún dạng kép, có khả năng kiểm soát hai đường dầu và khóa chuyển động của cơ cấu chấp hành theo hai hướng.

VBPDE-G3/8-FL có thông số lưu lượng và áp suất bao nhiêu?

• Model VBPDE-G3/8-FL có lưu lượng tối đa khoảng 30 L/min và áp suất tối đa 350 bar; tỷ lệ pilot là 7,1:1 và áp suất mở khoảng 3,5 bar.
