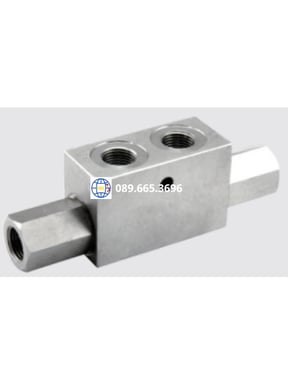

Van Chống Lún VBPDE L-G1/2-A Ren, Kép – Chống Tụt Tải, Giữ Vị Trí Xi Lanh, Điều Khiển Dòng Dầu Ổn Định

Van chống lún VBPDE L-G1/2-A là gì?

Van chống lún VBPDE L-G1/2-A là dòng van chống lún một chiều điều khiển pilot (Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để ngăn dòng dầu chảy ngược, giữ tải và duy trì vị trí ổn định cho xi lanh hoặc cơ cấu chấp hành.

Model VBPDE L-G1/2-A được thiết kế dạng van kép (double) với kết nối ren G1/2. Cấu hình van kép cho phép kiểm soát dòng dầu của hai đường làm việc, phù hợp với các hệ thống sử dụng xi lanh thủy lực hai chiều cần khóa và giữ vị trí.

Van hoạt động như một van một chiều trong điều kiện bình thường. Khi nhận được áp suất pilot phù hợp, cơ cấu bên trong được tác động để mở dòng dầu theo chiều ngược lại, cho phép xi lanh thực hiện chuyển động theo yêu cầu.

VBPDE L-G1/2-A nổi bật với:

• Chức năng chống lún, chống tụt tải
• Thiết kế van một chiều điều khiển pilot
• Dạng van kép
• Kết nối ren G1/2
• Kiểm soát dòng dầu trên hai đường làm việc
• Khả năng giữ tải và khóa vị trí xi lanh
• Thiết kế nhỏ gọn, chắc chắn
• Hoạt động ổn định trong hệ thống thủy lực
• Phù hợp với nhiều máy móc và thiết bị công nghiệp

Vai trò của van chống lún một chiều trong hệ thống thủy lực

Van chống lún một chiều có nhiệm vụ khóa dòng dầu và hạn chế chuyển động ngoài ý muốn của cơ cấu chấp hành. Đây là thiết bị quan trọng trong những hệ thống nâng hạ hoặc hệ thống sử dụng xi lanh cần duy trì vị trí khi máy dừng hoạt động.

Các chức năng chính của van gồm:

• Ngăn dòng dầu chảy ngược ngoài ý muốn
• Giữ tải cho xi lanh thủy lực
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Kiểm soát dòng dầu trên các đường làm việc
• Cho phép mở dòng dầu bằng áp suất pilot
• Tăng độ ổn định và an toàn cho hệ thống thủy lực

VBPDE L-G1/2-A đặc biệt phù hợp với các hệ thống sử dụng xi lanh hai chiều cần kiểm soát đồng thời hai đường dầu.

Cấu tạo van VBPDE L-G1/2-A

Các bộ phận chính

Van chống lún VBPDE L-G1/2-A được cấu tạo từ các bộ phận chính như:

• Thân van
• Hai cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Các cổng dầu chính
• Cổng dầu pilot
• Đường dẫn dầu bên trong
• Cụm kết nối ren
• Các chi tiết làm kín

Thiết kế dạng kép giúp van có thể kiểm soát dòng dầu ở hai đường làm việc của cơ cấu chấp hành, đồng thời cho phép mở dòng dầu khi nhận được áp suất pilot phù hợp.

Đặc điểm thiết kế

• Thiết kế Double Pilot Operated Check Valve
• Dạng van kép
• Kết nối ren G1/2
• Kết cấu chắc chắn
• Điều khiển mở van bằng áp suất pilot
• Khả năng giữ tải tốt
• Thiết kế nhỏ gọn
• Dễ tích hợp vào mạch thủy lực
• Phù hợp với các hệ thống sử dụng xi lanh hai chiều

Nguyên lý hoạt động

VBPDE L-G1/2-A hoạt động dựa trên sự kết hợp giữa dòng dầu chính và áp suất pilot trên các đường làm việc.

Ở trạng thái bình thường, cơ cấu van một chiều cho phép dầu đi qua theo chiều được thiết kế và ngăn dầu chảy ngược. Nhờ đó, dầu được giữ trong mạch và xi lanh có thể duy trì vị trí khi hệ thống không cấp tín hiệu điều khiển.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van tương ứng.
• Cơ cấu khóa được mở.
• Dòng dầu có thể chảy theo chiều ngược lại.
• Xi lanh có thể thực hiện chuyển động theo yêu cầu.
• Khi áp suất pilot mất đi, cơ cấu van trở lại trạng thái đóng.

Với thiết kế van kép, VBPDE L-G1/2-A có thể kiểm soát hai đường dầu của xi lanh, giúp duy trì vị trí và kiểm soát chuyển động của cơ cấu chấp hành hiệu quả hơn.

Ưu điểm của van chống lún VBPDE L-G1/2-A

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp hạn chế hiện tượng xi lanh hoặc tải bị tụt ngoài ý muốn khi hệ thống dừng hoạt động.
• Giữ vị trí ổn định: Khóa dòng dầu giúp cơ cấu chấp hành duy trì vị trí trong quá trình làm việc.
• Thiết kế van kép: Cho phép kiểm soát hai đường dầu của xi lanh thủy lực hai chiều.
• Điều khiển bằng pilot: Có thể chủ động mở dòng dầu khi hệ thống cần thực hiện chuyển động.
• Kết nối ren G1/2: Thuận tiện cho việc lắp đặt vào các hệ thống có kết nối tương thích.
• Thiết kế nhỏ gọn: Dễ bố trí trong các mạch thủy lực có không gian hạn chế.
• Kết cấu chắc chắn: Phù hợp với môi trường làm việc của máy móc và thiết bị công nghiệp.
• Ứng dụng đa dạng: Có thể sử dụng cho nhiều hệ thống nâng hạ và truyền động thủy lực.

Nhược điểm

• Cần áp suất pilot phù hợp để mở dòng dầu theo chiều ngược lại.
• Phải lắp đặt đúng chiều và đúng sơ đồ mạch thủy lực.
• Cần kiểm tra chính xác tiêu chuẩn ren G1/2 trước khi lắp đặt.
• Dầu thủy lực cần được giữ sạch để hạn chế ảnh hưởng đến cơ cấu bên trong.
• Cần lựa chọn đúng áp suất và lưu lượng theo yêu cầu của hệ thống.
• Không nên vận hành vượt quá thông số kỹ thuật cho phép.

Ứng dụng của van VBPDE L-G1/2-A

Van chống lún VBPDE L-G1/2-A được sử dụng trong các hệ thống thủy lực cần giữ tải, chống tụt và kiểm soát chuyển động của xi lanh hai chiều.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Cơ cấu điều khiển xi lanh hai chiều
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Máy công nghiệp
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực cần giữ tải và chống tụt

Van đặc biệt phù hợp với các cơ cấu nâng hạ mà cả hai đường dầu của xi lanh đều cần được kiểm soát để duy trì vị trí và hạn chế chuyển động ngoài ý muốn.

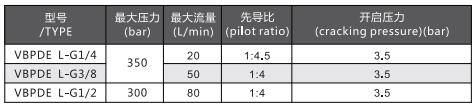

Thông số kỹ thuật

Khi nào nên chọn VBPDE L-G1/2-A?

Van chống lún VBPDE L-G1/2-A là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ cơ cấu chấp hành tại một vị trí
• Sử dụng xi lanh thủy lực hai chiều
• Cần kiểm soát hai đường dầu
• Muốn mở dòng dầu bằng áp suất pilot
• Sử dụng kết nối ren G1/2
• Có cơ cấu nâng hạ
• Sử dụng trong máy ép hoặc máy dập
• Cần van chống lún dạng kép
• Yêu cầu thiết bị nhỏ gọn, chắc chắn và hoạt động ổn định

Lưu ý khi lựa chọn và sử dụng

Để van VBPDE L-G1/2-A hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng chiều dòng dầu theo sơ đồ thủy lực.
• Kiểm tra chính xác các cổng dầu chính và cổng pilot.
• Xác định đúng kích thước và tiêu chuẩn ren G1/2.
• Đảm bảo áp suất pilot phù hợp với yêu cầu mở van.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Không vận hành vượt quá thông số kỹ thuật cho phép.
• Sử dụng dầu thủy lực sạch và phù hợp.
• Đảm bảo hệ thống lọc dầu hoạt động tốt.
• Kiểm tra định kỳ các vị trí kết nối và làm kín.
• Khi xuất hiện hiện tượng tụt tải hoặc chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi tháo van để đảm bảo an toàn khi bảo trì.

Câu hỏi thường gặp

Van chống lún VBPDE L-G1/2-A dùng để làm gì?

• VBPDE L-G1/2-A được sử dụng để ngăn dòng dầu chảy ngược, chống tụt tải và giữ vị trí của xi lanh trong hệ thống thủy lực.

VBPDE L-G1/2-A khác gì van chống lún dạng đơn?

• VBPDE L-G1/2-A là dạng van kép, có khả năng kiểm soát hai đường dầu của cơ cấu chấp hành, phù hợp với các hệ thống sử dụng xi lanh thủy lực hai chiều.

VBPDE L-G1/2-A sử dụng kết nối gì?

• Model VBPDE L-G1/2-A sử dụng kết nối ren G1/2. Khi lắp đặt cần kiểm tra tiêu chuẩn ren và thông số của hệ thống để đảm bảo tương thích.
