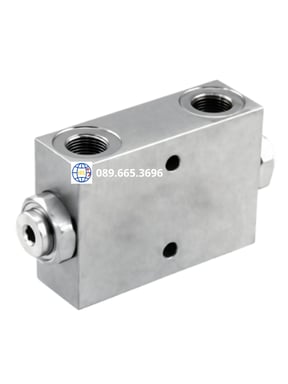

Van chống lún VBPDEA-G1/2 kép, ren, vuông – Giữ Tải Ổn Định, Chống Tụt Xi Lanh, Điều Khiển Chính Xác

Van chống lún VBPDEA-G1/2 là gì?

Van chống lún VBPDEA-G1/2 là dòng van một chiều điều khiển pilot kép (Double Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để ngăn dòng dầu chảy ngược, giữ tải và duy trì vị trí ổn định cho xi lanh hoặc cơ cấu chấp hành.

VBPDEA-G1/2 thuộc dòng Double Pilot Operated Check Valve Type A, có hai cơ cấu van một chiều được điều khiển bằng pilot. Model G1/2 sử dụng cổng kết nối ren G1/2, phù hợp với các hệ thống thủy lực cần kiểm soát dòng dầu ở cả hai chiều. Theo tài liệu kỹ thuật HFD, phiên bản VBPDEA-G1/2 có lưu lượng tối đa 50 L/min và áp suất tối đa 350 bar đối với thân thép.

Model VBPDEA-G1/2 nổi bật với:

• Chức năng chống lún, chống tụt tải
• Thiết kế van chống lún kép
• Điều khiển pilot trên hai chiều
• Kết nối ren G1/2
• Dạng thân van vuông, chắc chắn
• Khả năng giữ tải ổn định
• Cho phép điều khiển dòng dầu ngược bằng áp suất pilot
• Phù hợp với nhiều hệ thống thủy lực công nghiệp

Vai trò của van chống lún kép trong hệ thống thủy lực

Van chống lún kép có nhiệm vụ khóa dòng dầu ở cả hai đường dẫn đến cơ cấu chấp hành. Khi hệ thống không cấp tín hiệu điều khiển, van giúp ngăn dầu chảy ngược và hạn chế hiện tượng xi lanh tự dịch chuyển.

Các chức năng chính của VBPDEA-G1/2 gồm:

• Ngăn dòng dầu chảy ngược ngoài ý muốn
• Giữ tải khi hệ thống dừng
• Hạn chế hiện tượng xi lanh bị tụt
• Giữ xi lanh tại vị trí yêu cầu
• Điều khiển mở dòng dầu bằng áp suất pilot
• Kiểm soát chuyển động của cơ cấu chấp hành theo hai chiều
• Tăng độ ổn định và an toàn cho hệ thống thủy lực

VBPDEA-G1/2 đặc biệt phù hợp với các cơ cấu sử dụng xi lanh thủy lực hai chiều cần khóa tải và kiểm soát chuyển động chính xác.

Cấu tạo van VBPDEA-G1/2

Các bộ phận chính

Van chống lún VBPDEA-G1/2 được cấu tạo từ các bộ phận chính như:

• Thân van
• Hai cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Cổng dầu V1
• Cổng dầu V2
• Cổng dầu C1
• Cổng dầu C2
• Các đường dẫn dầu bên trong
• Cụm kết nối ren G1/2

Theo cấu hình của dòng VBPDEA, V1-V2 được kết nối với phía nguồn áp suất/dòng dầu, còn C1-C2 kết nối với cơ cấu chấp hành.

Đặc điểm thiết kế

• Thiết kế Double Pilot Operated Check Valve
• Cấu hình Type A
• Kết nối ren G1/2
• Dạng thân van vuông
• Hai chiều điều khiển pilot
• Thân thép chắc chắn
• Các chi tiết bên trong được gia công và xử lý phù hợp cho ứng dụng thủy lực
• Bề mặt ngoài có xử lý chống ăn mòn tùy phiên bản

Nguyên lý hoạt động

VBPDEA-G1/2 hoạt động dựa trên sự kết hợp giữa hai van một chiều và cơ cấu điều khiển pilot.

Ở trạng thái bình thường, mỗi van một chiều cho phép dầu đi theo hướng được thiết kế và ngăn dầu chảy ngược. Khi hệ thống cần di chuyển xi lanh, áp suất pilot sẽ tác động lên piston tương ứng để mở cơ cấu van.

Quá trình hoạt động có thể hiểu như sau:

• Dầu đi vào các cổng V1 hoặc V2.
• Cơ cấu van một chiều cho phép dầu đi đến cơ cấu chấp hành.
• Khi dòng dầu có xu hướng chảy ngược, van đóng lại.
• Xi lanh được giữ tại vị trí hiện tại.
• Khi cấp áp suất pilot, piston điều khiển tác động lên van.
• Van được mở để cho phép dầu hồi theo chiều ngược lại.
• Xi lanh có thể chuyển động theo yêu cầu của hệ thống.
• Khi áp suất pilot mất đi, van trở lại trạng thái khóa.

Nhờ thiết kế double pilot, VBPDEA-G1/2 có thể kiểm soát dòng dầu và giữ tải trên cả hai chiều của cơ cấu chấp hành.

Ưu điểm của van chống lún VBPDEA-G1/2

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp hạn chế hiện tượng xi lanh tự tụt khi hệ thống dừng hoặc mất tín hiệu điều khiển.
• Khóa hai chiều: Hai cơ cấu van một chiều giúp kiểm soát dòng dầu ở cả hai phía của xi lanh.
• Điều khiển bằng pilot: Cho phép mở van chủ động khi cần điều khiển chuyển động.
• Kết nối ren G1/2: Thuận tiện khi lắp đặt trên đường ống thủy lực.
• Thân van dạng vuông: Thiết kế chắc chắn, thuận tiện bố trí và cố định.
• Khả năng chịu áp suất cao: Phiên bản thân thép được tài liệu HFD công bố áp suất tối đa 350 bar.
• Lưu lượng phù hợp: Model G1/2 có lưu lượng tối đa 50 L/min theo thông số HFD.

Nhược điểm

• Cần áp suất pilot phù hợp để mở dòng dầu ngược.
• Phải lắp đặt đúng chiều và đúng sơ đồ thủy lực.
• Cần lựa chọn đúng kích thước ren G1/2.
• Dầu thủy lực phải được giữ sạch để hạn chế kẹt cơ cấu bên trong.
• Cần kiểm tra áp suất và lưu lượng thực tế trước khi lựa chọn.
• Không nên sử dụng van vượt quá giới hạn áp suất và lưu lượng cho phép.

Ứng dụng của van VBPDEA-G1/2

Van chống lún kép VBPDEA-G1/2 được sử dụng trong các hệ thống thủy lực cần giữ tải, chống tụt và kiểm soát chuyển động của xi lanh.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Thiết bị nâng hàng
• Cơ cấu điều khiển xi lanh
• Máy móc gia công cơ khí
• Dây chuyền sản xuất tự động
• Máy công nghiệp
• Hệ thống thủy lực cần khóa tải hai chiều
• Các cơ cấu cần duy trì vị trí trong quá trình vận hành

Van đặc biệt phù hợp với các ứng dụng mà việc giữ tải và kiểm soát chuyển động của xi lanh có ảnh hưởng trực tiếp đến độ an toàn và độ ổn định của thiết bị.

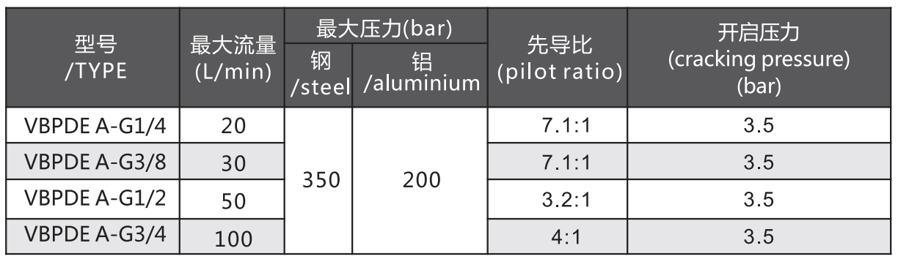

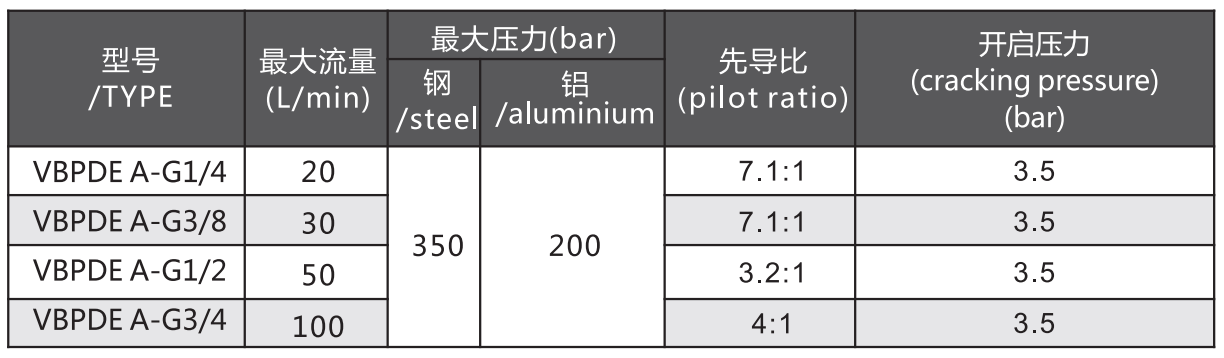

Thông số kỹ thuật

Khi nào nên chọn VBPDEA-G1/2?

Van chống lún VBPDEA-G1/2 là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ tải ở cả hai chiều
• Cần khóa xi lanh khi hệ thống dừng
• Muốn điều khiển mở van bằng áp suất pilot
• Sử dụng đường ống ren G1/2
• Cần van dạng thân vuông chắc chắn
• Có cơ cấu nâng hạ
• Sử dụng trong máy ép hoặc máy dập
• Cần kiểm soát chính xác chuyển động của xi lanh
• Yêu cầu van có khả năng làm việc ở áp suất thủy lực cao

Lưu ý khi lựa chọn và sử dụng

Để van VBPDEA-G1/2 hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng theo sơ đồ thủy lực.
• Xác định chính xác các cổng V1, V2, C1 và C2.
• Kiểm tra kích thước ren G1/2 trước khi lắp đặt.
• Đảm bảo áp suất pilot đáp ứng yêu cầu mở van.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Không vận hành vượt quá áp suất và lưu lượng cho phép.
• Sử dụng dầu thủy lực sạch và hệ thống lọc phù hợp.
• Kiểm tra tình trạng rò rỉ tại các vị trí kết nối.
• Không tháo van khi hệ thống vẫn còn áp suất.
• Khi xuất hiện hiện tượng tụt tải hoặc xi lanh chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi bảo trì hoặc tháo van.

Câu hỏi thường gặp

Van chống lún VBPDEA-G1/2 dùng để làm gì?

• VBPDEA-G1/2 được sử dụng để ngăn dòng dầu chảy ngược, chống tụt tải và giữ ổn định vị trí của xi lanh hoặc cơ cấu chấp hành trong hệ thống thủy lực.

VBPDEA-G1/2 có phải van chống lún kép không?

• Đúng. Đây là van một chiều điều khiển pilot kép, có hai cơ cấu van một chiều và khả năng điều khiển dòng dầu trên cả hai phía của cơ cấu chấp hành.

Van VBPDEA-G1/2 phù hợp với hệ thống nào?

• Van phù hợp với hệ thống nâng hạ, máy ép, máy dập, thiết bị công nghiệp và các cơ cấu xi lanh sử dụng kết nối G1/2, đặc biệt khi cần chống tụt, giữ tải và kiểm soát chuyển động hai chiều.
