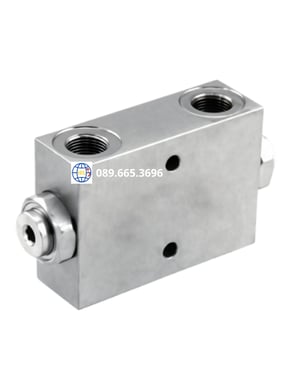

Van chống lún VBPDEA-G3/8 kép, ren, vuông – Chống Tụt Tải, Giữ Xi Lanh Ổn Định, Điều Khiển Hai Chiều

Van chống lún VBPDEA-G3/8 là gì?

Van chống lún VBPDEA-G3/8 là dòng van một chiều điều khiển pilot kép (Double Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để ngăn dòng dầu chảy ngược, chống tụt tải và duy trì vị trí ổn định của xi lanh hoặc cơ cấu chấp hành.

VBPDEA-G3/8 thuộc dòng van chống lún kép VBPDE Type A, được thiết kế với hai cơ cấu van một chiều điều khiển bằng áp suất pilot. Model G3/8 sử dụng kết nối ren G3/8, phù hợp với các hệ thống thủy lực cần kiểm soát dòng dầu ở cả hai chiều.

Van có thiết kế thân vuông, kết cấu chắc chắn và có thể được sử dụng trong các mạch thủy lực nâng hạ, máy ép, máy dập và nhiều thiết bị công nghiệp.

Model VBPDEA-G3/8 nổi bật với:

• Chức năng chống lún, chống tụt tải
• Thiết kế van chống lún kép
• Điều khiển pilot trên hai chiều
• Kết nối ren G3/8
• Dạng thân van vuông chắc chắn
• Khả năng giữ tải ổn định
• Cho phép mở dòng dầu ngược bằng áp suất pilot
• Phù hợp với các hệ thống thủy lực công nghiệp

Vai trò của van chống lún kép trong hệ thống thủy lực

Van chống lún kép có nhiệm vụ khóa dòng dầu ở cả hai phía của cơ cấu chấp hành. Khi hệ thống dừng hoặc van điều khiển không cấp tín hiệu, van giúp hạn chế dòng dầu chảy ngược và giữ xi lanh tại vị trí mong muốn.

Các chức năng chính của VBPDEA-G3/8 gồm:

• Ngăn dầu chảy ngược ngoài ý muốn
• Giữ tải khi hệ thống dừng hoạt động
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Cho phép điều khiển dòng dầu ngược bằng áp suất pilot
• Kiểm soát chuyển động của xi lanh theo hai chiều
• Tăng độ ổn định và an toàn cho hệ thống thủy lực

VBPDEA-G3/8 đặc biệt phù hợp với các cơ cấu sử dụng xi lanh thủy lực hai chiều cần khóa và giữ tải trong quá trình vận hành.

Cấu tạo van VBPDEA-G3/8

Các bộ phận chính

Van chống lún VBPDEA-G3/8 được cấu tạo từ các bộ phận chính như:

• Thân van
• Hai cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Cổng dầu V1
• Cổng dầu V2
• Cổng dầu C1
• Cổng dầu C2
• Các đường dẫn dầu bên trong
• Cụm kết nối ren G3/8

Hai cơ cấu van một chiều đảm nhiệm chức năng khóa dòng dầu trên hai đường làm việc. Khi có áp suất pilot phù hợp, piston sẽ tác động để mở van và cho phép dầu lưu thông theo chiều ngược lại.

Đặc điểm thiết kế

• Thiết kế Double Pilot Operated Check Valve
• Cấu hình Type A
• Kết nối ren G3/8
• Dạng thân van vuông
• Điều khiển pilot hai chiều
• Kết cấu chắc chắn
• Khả năng giữ tải tốt
• Dễ tích hợp vào các mạch thủy lực

Nguyên lý hoạt động

VBPDEA-G3/8 hoạt động dựa trên sự kết hợp giữa hai van một chiều và áp suất điều khiển pilot.

Ở trạng thái bình thường, mỗi cơ cấu van một chiều cho phép dầu đi theo chiều được thiết kế và ngăn dòng dầu chảy ngược. Nhờ đó, dầu được giữ trong mạch và xi lanh hạn chế bị dịch chuyển ngoài ý muốn.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van một chiều.
• Van được mở.
• Dầu có thể chảy theo chiều ngược lại.
• Xi lanh thực hiện chuyển động theo yêu cầu.
• Khi áp suất pilot mất đi, cơ cấu van trở lại trạng thái đóng.

Với thiết kế van chống lún kép, VBPDEA-G3/8 có khả năng kiểm soát dòng dầu trên cả hai phía của xi lanh, giúp cơ cấu chấp hành được giữ ổn định khi không có lệnh di chuyển.

Ưu điểm của van chống lún VBPDEA-G3/8

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Hạn chế hiện tượng xi lanh tự tụt khi hệ thống dừng.
• Khóa hai chiều: Kiểm soát dòng dầu ở cả hai phía của cơ cấu chấp hành.
• Điều khiển bằng pilot: Cho phép chủ động mở van khi cần điều khiển xi lanh.
• Kết nối ren G3/8: Thuận tiện khi tích hợp vào hệ thống đường ống thủy lực.
• Thân van dạng vuông: Kết cấu chắc chắn, thuận tiện cho việc bố trí và cố định.
• Thiết kế nhỏ gọn: Phù hợp với nhiều hệ thống cần tiết kiệm không gian.
• Ứng dụng đa dạng: Có thể sử dụng trong hệ thống nâng hạ, máy ép, máy dập và thiết bị công nghiệp.

Nhược điểm

• Cần áp suất pilot phù hợp để mở dòng dầu ngược.
• Phải lắp đặt đúng chiều và đúng sơ đồ thủy lực.
• Cần lựa chọn đúng kích thước ren G3/8.
• Dầu thủy lực phải được giữ sạch để hạn chế kẹt cơ cấu bên trong.
• Cần kiểm tra chính xác áp suất và lưu lượng trước khi lựa chọn.
• Không nên vận hành vượt quá giới hạn kỹ thuật của van.

Ứng dụng của van VBPDEA-G3/8

Van chống lún kép VBPDEA-G3/8 được sử dụng trong các hệ thống thủy lực cần giữ tải, chống tụt và kiểm soát chuyển động của xi lanh.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Thiết bị nâng hàng
• Cơ cấu điều khiển xi lanh
• Máy móc gia công cơ khí
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực công nghiệp
• Máy móc xây dựng và thiết bị chuyên dụng
• Các cơ cấu cần khóa tải hai chiều

Van phù hợp với những ứng dụng mà việc giữ tải, chống tụt và duy trì vị trí của xi lanh có ảnh hưởng trực tiếp đến độ an toàn và hiệu suất của thiết bị.

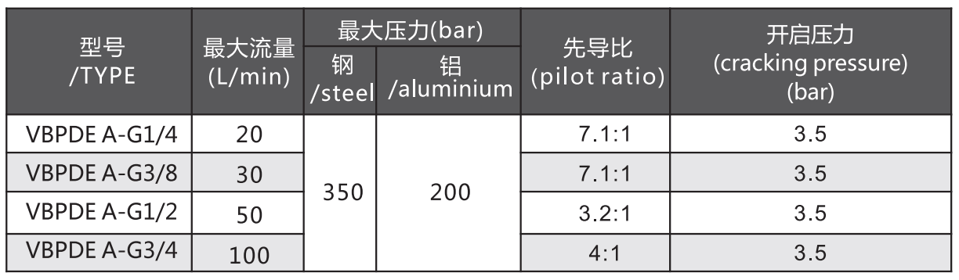

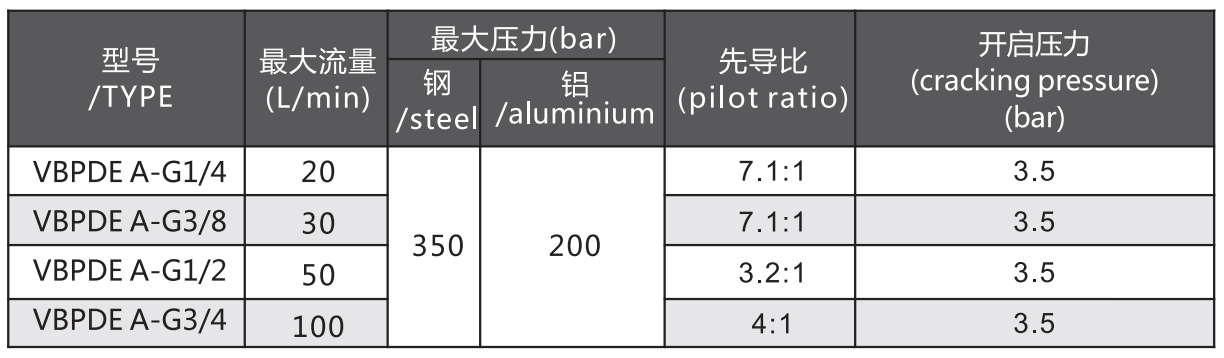

Thông số kỹ thuật

Khi nào nên chọn VBPDEA-G3/8?

Van chống lún VBPDEA-G3/8 là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ tải ở cả hai chiều
• Cần khóa xi lanh khi hệ thống dừng
• Muốn điều khiển mở van bằng áp suất pilot
• Sử dụng đường ống ren G3/8
• Cần van chống lún dạng thân vuông
• Có cơ cấu nâng hạ
• Sử dụng trong máy ép hoặc máy dập
• Cần kiểm soát chuyển động hai chiều của xi lanh
• Cần giải pháp van chống lún nhỏ gọn và ổn định

Lưu ý khi lựa chọn và sử dụng

Để van VBPDEA-G3/8 hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng theo sơ đồ thủy lực.
• Xác định chính xác các cổng dầu trước khi kết nối.
• Kiểm tra kích thước và tiêu chuẩn ren G3/8.
• Đảm bảo áp suất pilot phù hợp với yêu cầu mở van.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Không vận hành vượt quá giới hạn cho phép.
• Sử dụng dầu thủy lực sạch và hệ thống lọc phù hợp.
• Kiểm tra các vị trí kết nối ren để hạn chế rò rỉ dầu.
• Khi xuất hiện hiện tượng tụt tải hoặc xi lanh chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi tháo van để đảm bảo an toàn khi bảo trì.

Câu hỏi thường gặp

Van chống lún VBPDEA-G3/8 dùng để làm gì?

• VBPDEA-G3/8 được sử dụng để ngăn dòng dầu chảy ngược, chống tụt tải và giữ ổn định vị trí của xi lanh hoặc cơ cấu chấp hành trong hệ thống thủy lực.

VBPDEA-G3/8 có phải van chống lún kép không?

• Đúng. Đây là van một chiều điều khiển pilot kép, có hai cơ cấu van một chiều giúp kiểm soát dòng dầu trên cả hai phía của cơ cấu chấp hành.

Van VBPDEA-G3/8 phù hợp với hệ thống nào?

• Van phù hợp với hệ thống nâng hạ, máy ép, máy dập, thiết bị công nghiệp và các cơ cấu xi lanh sử dụng kết nối ren G3/8, đặc biệt khi cần chống tụt, giữ tải và kiểm soát chuyển động hai chiều.
