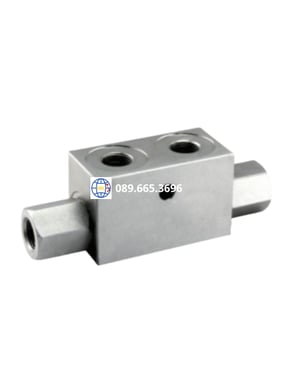

Van Chống Lún VBPSE L-G1/2-A Ren, Đơn – Giữ Tải Ổn Định, Chống Tụt Xi Lanh, Hoạt Động Tin Cậy

Van chống lún VBPSE L-G1/2-A là gì?

Van chống lún VBPSE L-G1/2-A là dòng van chống lún một chiều điều khiển pilot (Single Pilot Operated Check Valve), được sử dụng trong hệ thống thủy lực để ngăn dòng dầu chảy ngược và giữ cố định vị trí của xi lanh hoặc cơ cấu chấp hành.

Model VBPSE L-G1/2-A thuộc dòng van VBPSE, thiết kế dạng van đơn (single) với kết nối ren G1/2. Van cho phép dầu đi qua theo một chiều và khóa dòng dầu theo chiều ngược lại. Khi có áp suất pilot phù hợp, cơ cấu van được tác động để mở dòng dầu ngược, giúp điều khiển chuyển động của xi lanh theo yêu cầu.

VBPSE L-G1/2-A nổi bật với:

• Chức năng chống lún và chống tụt tải
• Thiết kế van một chiều điều khiển pilot
• Kiểu kết nối ren G1/2
• Dạng van đơn
• Khả năng giữ tải và khóa vị trí xi lanh
• Kết cấu chắc chắn
• Thiết kế nhỏ gọn, dễ lắp đặt
• Phù hợp với nhiều hệ thống thủy lực công nghiệp

Vai trò của van chống lún một chiều trong hệ thống thủy lực

Van chống lún một chiều có nhiệm vụ khóa dòng dầu và ngăn cơ cấu chấp hành chuyển động ngoài ý muốn khi hệ thống dừng hoặc thay đổi trạng thái làm việc.

Các chức năng chính của van gồm:

• Ngăn dầu chảy ngược ngoài ý muốn
• Giữ tải cho xi lanh thủy lực
• Hạn chế hiện tượng xi lanh bị tụt
• Duy trì vị trí của cơ cấu chấp hành
• Cho phép mở dòng dầu ngược bằng áp suất pilot
• Tăng độ ổn định cho hệ thống thủy lực
• Hỗ trợ nâng cao độ an toàn khi vận hành

VBPSE L-G1/2-A đặc biệt phù hợp với các cơ cấu nâng hạ, xi lanh thủy lực và những hệ thống cần giữ tải tại một vị trí xác định.

Cấu tạo van VBPSE L-G1/2-A

Các bộ phận chính

Van chống lún VBPSE L-G1/2-A được cấu tạo từ các bộ phận chính như:

• Thân van
• Cơ cấu van một chiều
• Piston điều khiển pilot
• Lò xo
• Cổng dầu chính
• Cổng dầu pilot
• Đường dẫn dầu bên trong
• Cụm kết nối ren
• Các chi tiết làm kín

Các bộ phận được thiết kế đồng bộ để van có thể thực hiện chức năng khóa dòng dầu và mở dòng ngược khi nhận được tín hiệu áp suất pilot.

Đặc điểm thiết kế

• Dạng single pilot operated check valve
• Kết nối ren G1/2
• Thiết kế dạng van đơn
• Kết cấu chắc chắn
• Cơ cấu điều khiển bằng áp suất pilot
• Khả năng khóa tải tốt
• Thiết kế phù hợp để tích hợp vào hệ thống thủy lực
• Thuận tiện cho việc lắp đặt và bảo trì

Nguyên lý hoạt động

VBPSE L-G1/2-A hoạt động dựa trên sự kết hợp giữa dòng dầu chính và áp suất pilot.

Ở chiều dòng dầu được phép đi qua, dầu có thể lưu thông qua van khi đạt điều kiện mở phù hợp. Khi dòng dầu có xu hướng chảy ngược, cơ cấu van đóng lại và khóa dầu, qua đó giúp giữ tải và duy trì vị trí của xi lanh.

Khi hệ thống cấp áp suất pilot:

• Áp suất pilot tác động lên piston điều khiển.
• Piston tác động lên cơ cấu van.
• Cơ cấu khóa được mở.
• Dòng dầu có thể đi theo chiều ngược lại.
• Xi lanh có thể thực hiện chuyển động theo yêu cầu.
• Khi áp suất pilot mất đi, van trở lại trạng thái khóa.

Nhờ nguyên lý này, VBPSE L-G1/2-A vừa đảm nhiệm chức năng van một chiều, vừa cho phép điều khiển dòng dầu ngược bằng áp suất pilot.

Ưu điểm của van chống lún VBPSE L-G1/2-A

Ưu điểm nổi bật

• Chống tụt tải hiệu quả: Giúp hạn chế chuyển động tụt xuống ngoài ý muốn của xi lanh khi hệ thống mất áp hoặc dừng hoạt động.
• Giữ vị trí ổn định: Khóa dòng dầu giúp cơ cấu chấp hành duy trì vị trí trong quá trình vận hành.
• Điều khiển bằng pilot: Cho phép chủ động mở van khi hệ thống cần thực hiện chuyển động ngược.
• Kết nối ren G1/2: Thuận tiện khi lắp đặt vào các đường ống và mạch thủy lực tương thích.
• Thiết kế nhỏ gọn: Dễ bố trí trong hệ thống mà không chiếm nhiều không gian.
• Kết cấu chắc chắn: Phù hợp với môi trường làm việc của các thiết bị thủy lực công nghiệp.
• Ứng dụng đa dạng: Có thể sử dụng cho nhiều loại máy móc sử dụng xi lanh thủy lực.

Nhược điểm

• Cần áp suất pilot phù hợp để mở dòng dầu theo chiều ngược lại.
• Phải lắp đặt đúng chiều và đúng sơ đồ thủy lực.
• Cần kiểm tra chính xác tiêu chuẩn ren trước khi lắp đặt.
• Dầu thủy lực cần được giữ sạch để hạn chế ảnh hưởng đến cơ cấu bên trong.
• Cần lựa chọn van phù hợp với áp suất và lưu lượng thực tế của hệ thống.
• Không nên vận hành vượt quá thông số kỹ thuật cho phép.

Ứng dụng của van VBPSE L-G1/2-A

Van chống lún một chiều VBPSE L-G1/2-A được sử dụng trong các hệ thống thủy lực cần giữ tải, khóa vị trí và kiểm soát chuyển động của xi lanh.

Một số ứng dụng phổ biến:

• Hệ thống nâng hạ thủy lực
• Máy ép thủy lực
• Máy dập
• Bàn nâng thủy lực
• Cơ cấu điều khiển xi lanh
• Thiết bị nâng hàng
• Máy móc gia công cơ khí
• Máy công nghiệp
• Dây chuyền sản xuất tự động
• Hệ thống thủy lực cần chống tụt tải

Van đặc biệt phù hợp với các cơ cấu nâng hạ, nơi xi lanh cần được giữ cố định trong trường hợp dòng dầu điều khiển bị gián đoạn.

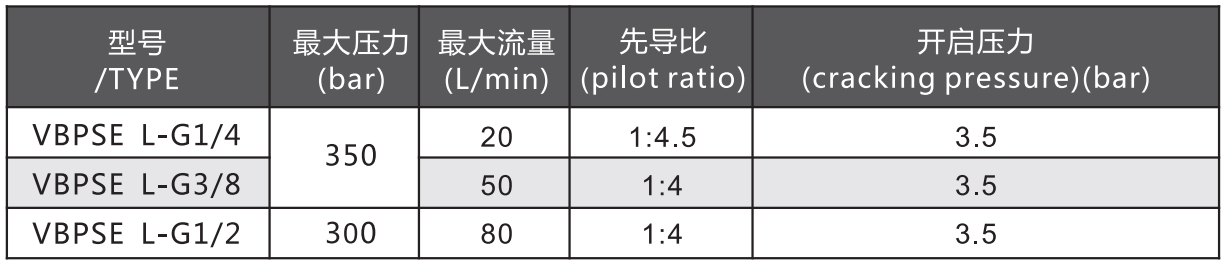

Thông số kỹ thuật

Khi nào nên chọn VBPSE L-G1/2-A?

Van chống lún VBPSE L-G1/2-A là lựa chọn phù hợp khi hệ thống:

• Cần chống tụt tải cho xi lanh
• Cần giữ cơ cấu chấp hành tại một vị trí
• Cần khóa dòng dầu theo một chiều
• Muốn điều khiển dòng dầu ngược bằng áp suất pilot
• Sử dụng kết nối ren G1/2
• Có cơ cấu nâng hạ
• Sử dụng trong máy ép hoặc máy dập
• Cần van chống lún dạng đơn
• Yêu cầu thiết bị thủy lực có kết cấu chắc chắn và hoạt động ổn định

Lưu ý khi lựa chọn và sử dụng

Để van VBPSE L-G1/2-A hoạt động ổn định, cần lưu ý:

• Lắp đặt đúng chiều dòng dầu theo sơ đồ thủy lực.
• Kiểm tra chính xác các cổng dầu chính và cổng pilot.
• Kiểm tra kích thước và tiêu chuẩn ren G1/2.
• Đảm bảo áp suất pilot phù hợp với yêu cầu mở van.
• Kiểm tra áp suất và lưu lượng thực tế của hệ thống.
• Không vận hành vượt quá áp suất và lưu lượng cho phép.
• Sử dụng dầu thủy lực sạch và phù hợp.
• Trang bị hệ thống lọc dầu phù hợp để hạn chế tạp chất.
• Kiểm tra định kỳ các vị trí kết nối và làm kín.
• Khi xuất hiện hiện tượng tụt tải hoặc chuyển động bất thường cần kiểm tra van và toàn bộ mạch thủy lực.
• Xả hết áp suất trước khi tháo van để đảm bảo an toàn khi bảo trì.

Câu hỏi thường gặp

Van chống lún VBPSE L-G1/2-A dùng để làm gì?

• VBPSE L-G1/2-A được sử dụng để ngăn dòng dầu chảy ngược, giữ tải và hạn chế hiện tượng xi lanh bị tụt trong hệ thống thủy lực.

VBPSE L-G1/2-A có kích thước kết nối bao nhiêu?

• Model VBPSE L-G1/2-A sử dụng kết nối ren G1/2, phù hợp với các hệ thống thủy lực có kích thước và tiêu chuẩn kết nối tương ứng.

Van VBPSE L-G1/2-A được ứng dụng ở đâu?

• Van được sử dụng trong hệ thống nâng hạ, máy ép, máy dập, bàn nâng, thiết bị nâng hàng, cơ cấu xi lanh và nhiều hệ thống thủy lực công nghiệp cần chống tụt và giữ tải.
