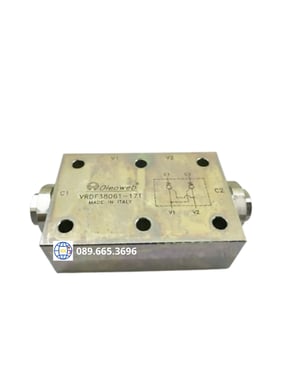

Van chống lún VRDF38061 – Van khóa tải thủy lực 2 chiều, điều khiển chuyển động ổn định

Van chống lún VRDF38061 là gì?

• Van chống lún VRDF38061 là van khóa tải điều khiển pilot hai chiều, được thiết kế để khóa và kiểm soát chuyển động của cơ cấu chấp hành trong cả hai hướng.
• Khác với van một chiều thông thường chỉ có chức năng ngăn dòng dầu chảy ngược, van VRDF38061 kết hợp chức năng khóa với điều khiển pilot/overcenter. Nhờ đó, van không chỉ giữ tải mà còn hỗ trợ kiểm soát chuyển động của xi lanh khi tải có xu hướng kéo cơ cấu đi nhanh hơn dòng dầu được cấp.
• Theo thông tin sản phẩm, VRDF38061 là loại van overcenter tác động kép dạng inline, được sử dụng để kiểm soát chuyển động và khóa actuator theo cả hai chiều.

Vai trò của van chống lún VRDF38061 trong hệ thống thủy lực

Trong các hệ thống nâng hạ, tải trọng có thể tạo ra áp suất và khiến xi lanh chuyển động ngoài ý muốn. Nếu không có cơ cấu kiểm soát phù hợp, tải có thể tụt nhanh, gây rung giật hoặc mất ổn định.

Van VRDF38061 giúp:

• Khóa cơ cấu chấp hành khi hệ thống dừng.
• Hạn chế hiện tượng tụt tải.
• Kiểm soát tốc độ hạ của xi lanh.
• Ngăn tải kéo xi lanh chuyển động quá nhanh.
• Khóa cơ cấu theo cả hai chiều.
• Tăng độ ổn định trong quá trình nâng hạ.
• Tăng mức độ an toàn cho hệ thống thủy lực.
• Giúp bảo vệ cơ cấu chấp hành trước các chuyển động ngoài ý muốn.

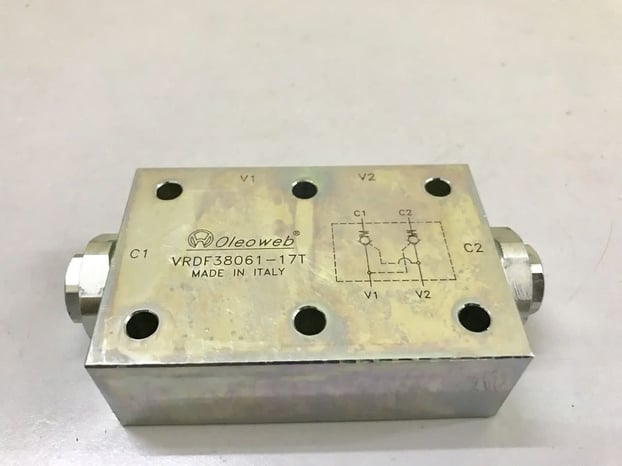

Cấu tạo van chống lún VRDF38061

Các bộ phận chính

Van chống lún VRDF38061 có kết cấu tích hợp các phần tử khóa và điều khiển pilot trong thân van.

Các bộ phận cơ bản gồm:

• Thân van: được gia công để tạo các đường dầu và khoang làm việc.
• Các phần tử van khóa: thực hiện chức năng kiểm soát dòng dầu.
• Piston pilot: nhận áp suất điều khiển để tác động lên cơ cấu khóa.
• Lò xo: tạo lực đóng và duy trì trạng thái khóa khi không có tín hiệu pilot.
• Cơ cấu overcenter: hỗ trợ kiểm soát chuyển động của tải.
• Gioăng làm kín: hạn chế rò rỉ dầu thủy lực.
• Cổng kết nối BSPP 3/8": kết nối van với hệ thống đường dầu.

Nguyên lý hoạt động của van VRDF38061

VRDF38061 hoạt động dựa trên sự kết hợp giữa cơ cấu khóa thủy lực và điều khiển pilot.

Khi tải cần được giữ

Khi hệ thống không tạo tín hiệu điều khiển thích hợp, các phần tử khóa duy trì trạng thái đóng. Dòng dầu tại cơ cấu chấp hành bị hạn chế, giúp xi lanh giữ vị trí và hạn chế hiện tượng tụt tải.

Điều này đặc biệt quan trọng đối với các cơ cấu nâng, nơi tải trọng có xu hướng làm xi lanh tự chuyển động theo hướng hạ xuống.

Khi xi lanh cần chuyển động

Khi van điều khiển hướng cấp dầu cho cơ cấu chấp hành, áp suất pilot tác động lên piston bên trong VRDF38061.

Cơ cấu pilot mở đường dầu tương ứng, cho phép dầu lưu thông và xi lanh bắt đầu chuyển động.

Khi tải có xu hướng vượt tốc

Trong quá trình hạ tải, tải trọng có thể tạo ra lực kéo khiến xi lanh muốn di chuyển nhanh hơn tốc độ dầu được cấp.

Cơ cấu overcenter giúp kiểm soát quá trình này, hạn chế hiện tượng tải chạy vượt tốc và giúp chuyển động ổn định hơn.

Nhờ đó, VRDF38061 vừa thực hiện chức năng khóa tải, vừa hỗ trợ kiểm soát chuyển động của actuator.

Ưu điểm của van chống lún VRDF38061

Ưu điểm nổi bật

• Khóa tải hai chiều
• Kiểm soát chuyển động của tải
• Áp suất làm việc cao
• Tăng độ an toàn

Nhược điểm

• Cần lắp đặt đúng theo sơ đồ thủy lực.
• Phải lựa chọn đúng thông số lưu lượng và áp suất.
• Cơ cấu pilot cần được kết nối chính xác để van hoạt động đúng.
• Dầu thủy lực nhiễm bẩn có thể ảnh hưởng đến khả năng làm việc của các phần tử bên trong.
• Khi thay thế cần kiểm tra chính xác mã VRDF38061, không nên chỉ dựa vào kích thước ren.

Ứng dụng của van chống lún VRDF38061

Van chống lún VRDF38061 phù hợp với những hệ thống cần khóa tải và kiểm soát chuyển động của xi lanh hoặc actuator.

Một số ứng dụng tiêu biểu:

• Máy nâng thủy lực.
• Bàn nâng.
• Cơ cấu nâng hạ.
• Thiết bị xây dựng.
• Máy ép thủy lực.
• Cơ cấu kẹp và giữ.
• Máy móc công nghiệp.
• Hệ thống sử dụng xi lanh tác động kép.
• Các thiết bị cần kiểm soát tốc độ hạ tải.
• Hệ thống cần khóa cơ cấu khi van điều khiển trở về trạng thái trung gian.

Đặc biệt, van overcenter tác động kép được sử dụng trong các ứng dụng cần kiểm soát chuyển động và khóa actuator ở cả hai chiều.

Khi nào nên chọn van chống lún VRDF38061?

VRDF38061 là lựa chọn phù hợp khi hệ thống có những yêu cầu:

• Cần chống tụt tải cho xi lanh.
• Cần khóa actuator ở vị trí xác định.
• Cần kiểm soát chuyển động khi hạ tải.
• Sử dụng cơ cấu tác động kép.
• Hệ thống có lưu lượng đến khoảng 35 L/phút.
• Áp suất hệ thống có thể lên tới 350 bar.
• Cần van kết nối ren BSPP 3/8".
• Muốn tích hợp van trực tiếp trên đường dầu thủy lực.

Khi lựa chọn, cần xác định chính xác áp suất làm việc thực tế, lưu lượng, kích thước ren, tải trọng và sơ đồ mạch thủy lực để đảm bảo VRDF38061 hoạt động đúng yêu cầu.

Lưu ý khi lựa chọn và sử dụng VRDF38061

1. Không vượt quá áp suất 350 bar theo thông số của dòng VRDF380.
2. Kiểm tra lưu lượng: lưu lượng tối đa tham khảo là 35 L/phút.
3. Kiểm tra ren BSPP 3/8": đảm bảo đầu nối và đường ống tương thích.
4. Lắp đúng cổng dầu: cần tuân thủ sơ đồ kết nối của nhà sản xuất.
5. Đảm bảo đường pilot chính xác: kết nối sai có thể khiến van không mở hoặc hoạt động không ổn định.
6. Sử dụng dầu thủy lực sạch: hạn chế tạp chất gây kẹt cơ cấu van.
7. Kiểm tra rò rỉ định kỳ: đặc biệt tại các đầu nối và vị trí làm kín.
8. Không tự ý thay đổi cài đặt van: việc điều chỉnh cơ cấu overcenter cần được thực hiện theo thông số kỹ thuật phù hợp.
9. Xác nhận đúng mã VRDF38061: các mã VRDF khác có thể có kích thước cổng và lưu lượng khác nhau.

Câu hỏi thường gặp

Van chống lún VRDF38061 dùng để làm gì?

• VRDF38061 được sử dụng để khóa tải và kiểm soát chuyển động của cơ cấu chấp hành theo hai chiều, đặc biệt trong các hệ thống nâng hạ và sử dụng xi lanh thủy lực tác động kép.

Van VRDF38061 có áp suất và lưu lượng bao nhiêu?

• Phiên bản VRDF380 có áp suất tối đa 350 bar và lưu lượng tối đa 35 L/phút, sử dụng kết nối BSPP 3/8".

VRDF38061 khác gì van chống lún thông thường?

• VRDF38061 thuộc nhóm van overcenter tác động kép, nên ngoài chức năng khóa tải còn hỗ trợ kiểm soát chuyển động của actuator, đặc biệt khi tải có xu hướng kéo cơ cấu chuyển động nhanh trong quá trình hạ.
