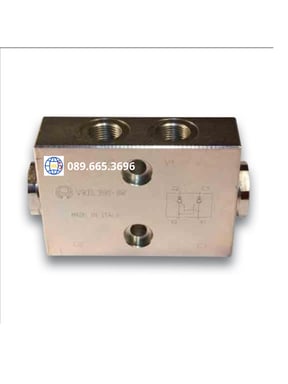

Van chống lún VRDL120 – Van khóa thủy lực 2 chiều, giữ tải ổn định và an toàn

Van chống lún VRDL120 là gì?

Van chống lún VRDL120 là dòng van chống lún 2 chiều điều khiển pilot thuộc series VRDL của Oleoweb – Italy, được sử dụng để khóa và giữ xi lanh thủy lực tác động kép tại vị trí mong muốn. Van có thiết kế dạng lắp ren, cổng kết nối BSPP G1/2", phù hợp với nhiều hệ thống thủy lực công nghiệp và máy móc chuyên dụng.

VRDL120 hoạt động như một van khóa thủy lực hai chiều. Khi không có áp suất điều khiển, dầu được khóa trong hai khoang của xi lanh, giúp hạn chế hiện tượng xi lanh tự dịch chuyển do tải trọng. Khi có áp suất pilot, van mở đường dầu tương ứng để cho phép xi lanh thực hiện chuyển động.

Theo tài liệu kỹ thuật Oleoweb, VRDL120 có lưu lượng tối đa 45 L/phút, áp suất tối đa 350 bar, tỷ lệ pilot 1:7,1 và trọng lượng khoảng 1,60 kg.

Vai trò của van chống lún VRDL120 trong hệ thống thủy lực

Trong hệ thống thủy lực, đặc biệt là những hệ thống sử dụng xi lanh tác động kép, việc giữ tải và duy trì vị trí xi lanh là rất quan trọng. Khi bơm dừng hoặc van phân phối ở trạng thái trung gian, tải trọng có thể tạo áp lực khiến xi lanh dịch chuyển ngoài ý muốn.

Van chống lún VRDL120 giúp giải quyết vấn đề này thông qua cơ chế khóa dầu hai chiều.

Các vai trò chính của van gồm:

• Giữ tải: Khóa dầu trong các khoang xi lanh để duy trì vị trí.
• Chống lún: Hạn chế hiện tượng xi lanh tự tụt xuống dưới tác động của tải.
• Chống trôi: Giúp cơ cấu chấp hành không dịch chuyển ngoài ý muốn.
• Khóa hai chiều: Kiểm soát dòng dầu theo cả hai hướng.
• Tăng độ an toàn: Đặc biệt cần thiết với cơ cấu nâng hạ và tải treo.
• Ổn định vị trí xi lanh: Phù hợp với các ứng dụng cần giữ cơ cấu tại một vị trí cố định.

Catalog Oleoweb mô tả dòng VRDL là double acting pilot check valves, được sử dụng để khóa xi lanh tác động kép.

Cấu tạo của van chống lún VRDL120

Các bộ phận chính

Van chống lún VRDL120 được thiết kế dạng khối nhỏ gọn, bên trong tích hợp hai cơ cấu van một chiều điều khiển pilot.

Các thành phần cơ bản gồm:

• Thân van bằng thép.
• Hai cơ cấu van một chiều.
• Piston điều khiển pilot.
• Lò xo hồi vị.
• Đường dầu chính V1 và V2.
• Đường dầu kết nối với xi lanh C1 và C2.
• Các đường dẫn dầu pilot chéo.
• Gioăng và phần tử làm kín.
• Hai cổng kết nối ren BSPP G1/2".

Cấu trúc này cho phép VRDL120 khóa hai khoang của xi lanh và mở từng đường dầu khi nhận được áp suất pilot phù hợp.

Đặc điểm thiết kế

Một ưu điểm đáng chú ý của VRDL120 là thiết kế lắp ren trực tiếp trên đường ống thủy lực, giúp việc bố trí van tương đối linh hoạt.

Model VRDL120 sử dụng:

• Kích thước kết nối: BSPP G1/2".
• Lưu lượng tối đa: 45 L/phút.
• Áp suất tối đa: 350 bar.
• Tỷ lệ pilot: 1:7,1.
• Trọng lượng: khoảng 1,60 kg.

Dòng VRDL còn có phiên bản VRDL380 với cổng G3/8", trong khi VRDL120 sử dụng G1/2".

Nguyên lý hoạt động của van chống lún VRDL120

VRDL120 hoạt động dựa trên nguyên lý van một chiều điều khiển pilot kép.

Ở trạng thái bình thường, hai cơ cấu van bên trong giữ dầu tại hai khoang C1 và C2 của xi lanh. Nhờ đó, xi lanh được khóa và không dễ dàng dịch chuyển dưới tác động của tải.

Khi hệ thống cần xi lanh chuyển động, áp suất từ đường điều khiển tác động lên piston pilot. Piston sẽ tác động lên cơ cấu khóa tương ứng để mở đường dầu.

Nguyên lý có thể hiểu đơn giản:

Không có áp suất pilot → van đóng → dầu bị khóa → xi lanh giữ vị trí.

Có áp suất pilot → van mở → dầu lưu thông → xi lanh chuyển động.

VRDL120 có thể điều khiển dòng dầu theo hai hướng, vì vậy phù hợp với xi lanh tác động kép cần khóa ở cả hai chiều.

Ưu điểm của van chống lún VRDL120

Ưu điểm nổi bật

• Khóa thủy lực hai chiều, phù hợp với xi lanh tác động kép.
• Áp suất tối đa 350 bar, đáp ứng các hệ thống thủy lực áp suất cao.
• Lưu lượng tối đa 45 L/phút.
• Kết nối BSPP G1/2" phổ biến.
• Thiết kế nhỏ gọn, trọng lượng khoảng 1,60 kg.
• Tỷ lệ pilot 1:7,1, hỗ trợ điều khiển mở van bằng áp suất pilot.
• Giúp hạn chế hiện tượng lún và trôi xi lanh.
• Tăng khả năng giữ tải khi hệ thống ngừng cấp dầu.
• Phù hợp với nhiều loại máy móc và thiết bị thủy lực.
• Kết cấu dạng van khóa pilot kép giúp kiểm soát hai khoang của xi lanh.

Nhược điểm

Bên cạnh các ưu điểm, khi sử dụng VRDL120 cần lưu ý:

• Phải lựa chọn đúng kích thước cổng và lưu lượng của hệ thống.
• Cần có áp suất pilot phù hợp để van mở đúng yêu cầu.
• Dầu thủy lực nhiễm bẩn có thể ảnh hưởng đến cơ cấu làm việc bên trong.
• Khi lắp đặt cần đảm bảo đúng hướng các cổng V1, V2, C1 và C2.
• Không nên sử dụng van vượt quá giới hạn áp suất và lưu lượng cho phép.

Ứng dụng của van chống lún VRDL120

Van chống lún 2 chiều VRDL120 được sử dụng trong các hệ thống cần khóa và giữ xi lanh thủy lực tác động kép.

Một số ứng dụng phổ biến gồm:

• Máy nâng hạ thủy lực.
• Máy ép thủy lực.
• Thiết bị nâng công nghiệp.
• Xe cẩu và thiết bị chuyên dụng.
• Máy công trình.
• Cơ cấu chân chống thủy lực.
• Hệ thống nâng sàn.
• Máy móc sản xuất công nghiệp.
• Cơ cấu kẹp và định vị bằng xi lanh.
• Các hệ thống cần giữ xi lanh tại vị trí cố định khi bơm dừng.

VRDL được thiết kế nhằm khóa xi lanh tác động kép, trong đó dầu thủy lực được giữ trong các khoang C1 và C2 khi không có áp suất trên các đường V1 và V2.

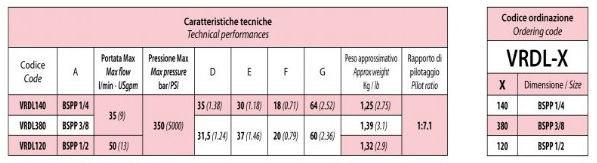

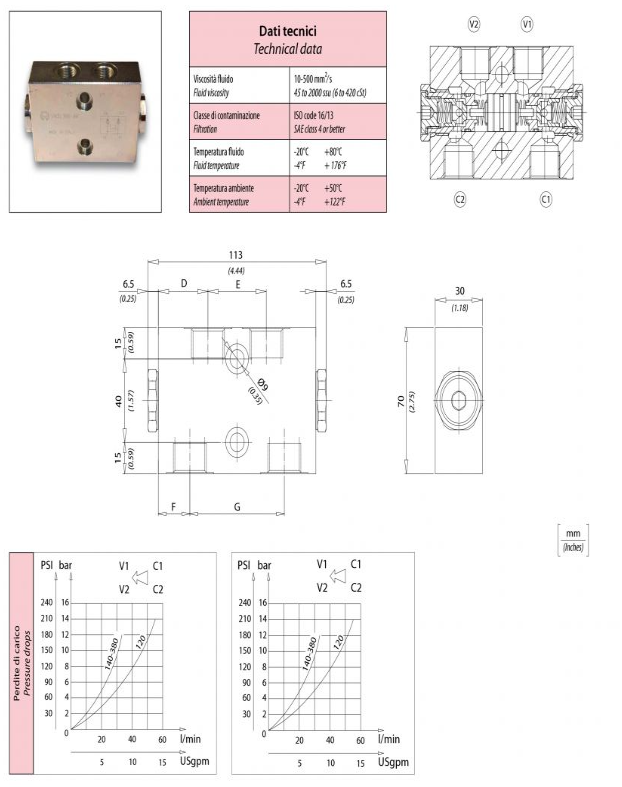

Thông số kỹ thuật van chống lún VRDL120

Khi nào nên chọn van chống lún VRDL120?

Nên lựa chọn van chống lún VRDL120 khi hệ thống thủy lực có các yêu cầu:

• Cần khóa xi lanh hai chiều.
• Cần giữ tải trong trạng thái đứng yên.
• Muốn hạn chế hiện tượng xi lanh bị lún hoặc trôi.
• Hệ thống có áp suất làm việc cao, lên đến khoảng 350 bar.
• Lưu lượng hệ thống nằm trong giới hạn khoảng 45 L/phút.
• Đường ống sử dụng kết nối BSPP G1/2".
• Cần một giải pháp van khóa pilot nhỏ gọn và dễ tích hợp.

Đối với các hệ thống nâng hạ hoặc cơ cấu có tải treo, việc sử dụng van chống lún phù hợp giúp tăng khả năng giữ tải và hạn chế chuyển động ngoài ý muốn.

Lưu ý khi lựa chọn và sử dụng van VRDL120

Để van VRDL120 hoạt động ổn định, cần chú ý:

1. Kiểm tra kích thước ren: Đảm bảo hệ thống tương thích với BSPP G1/2".
2. Kiểm tra lưu lượng: Không để lưu lượng vượt quá giới hạn của van.
3. Kiểm tra áp suất: Áp suất hệ thống không được vượt quá 350 bar.
4. Kiểm tra tỷ lệ pilot: VRDL120 sử dụng tỷ lệ pilot 1:7,1 theo catalog.
5. Lắp đúng cổng: Xác định chính xác các cổng V1, V2, C1 và C2 trước khi đấu nối.
6. Sử dụng dầu sạch: Dầu thủy lực cần được lọc để hạn chế bụi bẩn xâm nhập vào van.
7. Kiểm tra rò rỉ: Sau khi lắp đặt cần kiểm tra các vị trí kết nối.
8. Không tự ý thay đổi cấu tạo: Khi van có dấu hiệu bất thường nên kiểm tra hoặc bảo dưỡng bởi kỹ thuật viên thủy lực.
9. Đối chiếu mã sản phẩm: Khi thay thế cần kiểm tra chính xác model VRDL120 và cấu hình đi kèm.

Câu hỏi thường gặp

Van chống lún VRDL120 dùng để làm gì?

• VRDL120 được sử dụng để khóa và giữ xi lanh thủy lực tác động kép, hạn chế hiện tượng xi lanh tự lún hoặc trôi khi hệ thống không cấp áp suất.

Van VRDL120 có áp suất tối đa bao nhiêu?

• Theo catalog Oleoweb, VRDL120 có áp suất tối đa 350 bar, lưu lượng tối đa 45 L/phút và kết nối BSPP G1/2".

VRDL120 có dùng cho xi lanh hai chiều không?

• Có. VRDL120 là van chống lún 2 chiều điều khiển pilot, được thiết kế để khóa hai khoang của xi lanh tác động kép và mở dòng dầu khi có tín hiệu pilot phù hợp.
